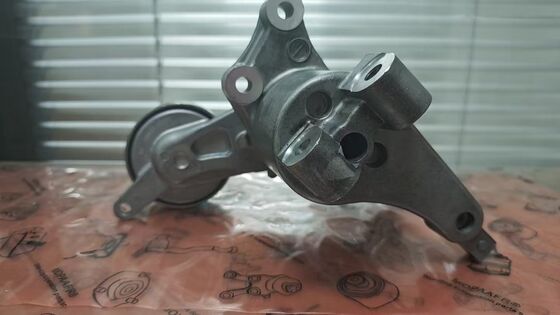

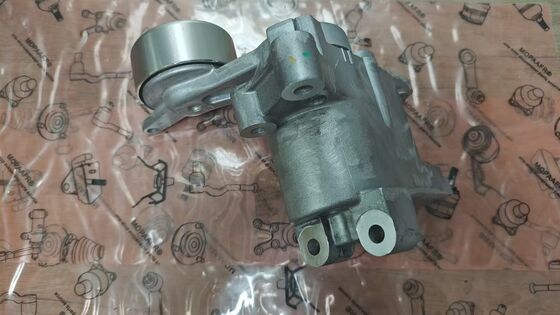

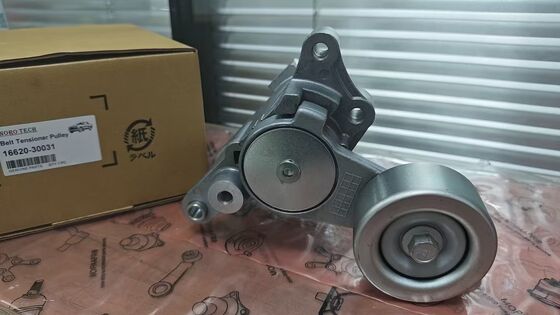

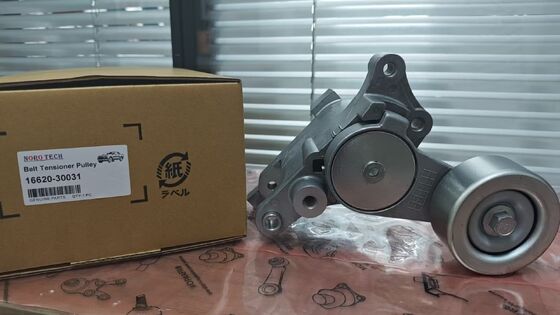

16620-30031 Spanner V-ribbed riem Voor TOYOTA FORTUNER HILUX HIACE GGN50 GGN15 1662030031

Product Function Description

De V-ribbed riemspanner (onderdeelnummer 16620-30031) is een cruciaal onderdeel van het accessoire-aandrijfsysteem van uw Toyota dieselmotor. De primaire functie is het handhaven van een constante, optimale spanning op de multiriem die de dynamo, waterpomp, stuurbekrachtigingspomp en airconditioningcompressor aandrijft. Deze automatische spanner maakt gebruik van een intern veermechanisme om riemrek en slijtage te compenseren, zodat de riem gedurende zijn levensduur goed gespannen blijft. Zonder de juiste riemspanning kan de riem slippen, wat piepende geluiden, verminderde prestaties van accessoires en mogelijke riemschade kan veroorzaken. Voor Toyota Hilux, HiAce, Fortuner en Dyna modellen uitgerust met 1KD-FTV of 2KD-FTV dieselmotoren, is een goed functionerende riemspanner essentieel voor een betrouwbare werking van de accessoires en het voorkomen van pech.

Veelvoorkomende symptomen van een falende riemspanner

Als u een van de volgende symptomen ervaart, kan uw V-ribbed riemspanner defect zijn en aan vervanging toe zijn:

• Piepend of tjirpende geluid uit het riemgebied: Een hoog piepend geluid bij het starten of tijdens acceleratie, wat aangeeft dat de riem slipt door onvoldoende spanning

• Riem piepen dat verergert bij kou of vochtigheid: De spannerveer verzwakt na verloop van tijd en kan onder alle omstandigheden niet de juiste spanning handhaven

• Zichtbare riemslijtage of glans: De multiriem vertoont overmatige slijtage, scheuren of een glanzend uiterlijk door constant slippen

• Problemen met accessoireprestaties: De dynamo laadt niet correct op, de stuurbekrachtiging voelt zwaar aan, of de airconditioning koelt niet effectief door riemslip

• Geluid van het spannerlager: Schurend of rommelend geluid van de spannerpoelie, wat duidt op versleten interne lagers

• Riem springt eraf of komt los: In ernstige gevallen zorgt de versleten spanner ervoor dat de riem volledig van de poelies springt

• Zichtbare schade of verkeerde uitlijning: De spannerarm is gebarsten, de poelie is verkeerd uitgelijnd, of het veermechanisme is defect

Als u deze symptomen na inspectie hebt bevestigd, is het vervangen van de riemspanner de aanbevolen oplossing.

Hoe een defecte riemspanner te diagnosticeren

Voer deze eenvoudige controles uit voordat u een vervanging koopt om te bevestigen dat de riemspanner het probleem is:

• Visuele inspectie: Inspecteer de multiriem op glans, scheuren of overmatige slijtage. Controleer de spannerpoelie op verkeerde uitlijning of schade aan de arm

• Riemspanningscontrole: Met de motor uitgeschakeld, drukt u op de riem tussen twee poelies. Deze mag minimaal doorbuigen (ongeveer 10-15 mm). Overmatige beweging duidt op een zwakke spanner

• Poelielagertest: Draai de spannerpoelie met de hand. Deze moet soepel en stil draaien. Schurend of ruw geluid duidt op versleten lagers

• Geluids test: Luister met draaiende motor naar piepende geluiden uit het riemgebied. Als het geluid verdwijnt wanneer u een kleine hoeveelheid water op de riem spuit, is de spanner waarschijnlijk de oorzaak

• Controle van de spannerbeweging: Observeer de spannerarm terwijl de motor stationair draait. Deze moet licht bewegen om belastingsveranderingen te compenseren. Een vastgelopen of te losse arm duidt op defect

 Productkenmerken

Componentlocatie & Kernfunctie

Locatie: De V-ribbed riemspanner is gemonteerd aan de voorkant van het motorblok, gepositioneerd om tegen de multiriem te drukken op zijn retourbaan. Hij zit tussen het motorblok (achter) en de riem (voor), met de poelie die contact maakt met het riemoppervlak.

Aansluitingen: De spannerassemblage wordt met bevestigingsbouten aan het motorblok geschroefd. De spannerpoelie maakt contact met de achterkant (platte) zijde van de multiriem. Een interne torsieveer zorgt voor de spankracht, en de arm draait om de riemspanning automatisch aan te passen naarmate de riem rekt of krimpt door temperatuurveranderingen.

Kernfunctie: De riemspanner dient als het automatische spanapparaat voor het multiriemsysteem. Hij handhaaft een constante spanning op de riem, ongeacht motortoerental, temperatuur of accessoirebelasting. Door riemslip te voorkomen, zorgt hij ervoor dat de dynamo correct oplaadt, de waterpomp effectief koelmiddel circuleert, de stuurbekrachtiging assistentie biedt en de airconditioningscompressor efficiënt werkt. De spanner dempt ook riemtrillingen en verlengt de levensduur van de riem.

Pakketinhoud

1 x V-Ribbed Riemspanner Assemblage (Onderdeelnummer 16620-30031). Opmerking: Multiriem, bevestigingsbouten en andere hardware zijn NIET inbegrepen, tenzij anders vermeld. Controleer de compatibiliteit met het model en de motor van uw voertuig voordat u koopt.

Doe-het-zelf of professionele installatie?

Deze vervanging is geschikt voor doe-het-zelf als:

• U beschikt over basis mechanische vaardigheden en ervaring met multiriemsystemen.

• U hebt toegang tot een doppenset, ratel en mogelijk een breekijzer voor het losmaken van de riem.

• U kunt veilig aan het voertuig werken met een koele motor.

Wij raden professionele installatie aan als:

• U niet bekend bent met de routing van de multiriem en de vervanging van de spanner.

• U niet over het juiste gereedschap beschikt voor het verwijderen en installeren van de riem.

• U niet zeker bent van het verifiëren van de juiste riemspanning na installatie.

Opmerking: Onjuiste installatie kan leiden tot verkeerde riemuitlijning, voortijdige slijtage en uitval van accessoires. De spanner moet correct worden geplaatst en met het gespecificeerde aanhaalmoment worden vastgezet. Inspecteer altijd de multiriem op slijtage en vervang deze indien nodig. Controleer de riemrouting na installatie.

Stapsgewijze installatiehandleiding

Deze installatiehandleiding is ontworpen om u te helpen uw V-ribbed riemspanner met vertrouwen te vervangen. Zorg ervoor dat de motor volledig is afgekoeld en het voertuig op een vlakke ondergrond is geparkeerd voordat u begint. U heeft het volgende gereedschap nodig: doppenset, ratel en mogelijk een breekijzer.

Stap 1: Koppel de negatieve accukabel los. Noteer de routing van de multiriem ter referentie tijdens de montage.

Stap 2: Ontlast de multiriem door de spannerarm te draaien met een breekijzer of geschikt gereedschap. Schuif de riem van de spannerpoelie.

Stap 3: Verwijder de bevestigingsbouten waarmee de spannerassemblage aan het motorblok is bevestigd. Noteer de locaties en lengtes van de bouten.

Stap 4: Verwijder de oude spannerassemblage van de motor. Reinig het montageoppervlak en inspecteer de multiriem op slijtage, glans of scheuren. Vervang de riem indien nodig.

Stap 5: Installeer de nieuwe spannerassemblage op het motorblok. Plaats de bevestigingsbouten terug en draai ze vast met het gespecificeerde aanhaalmoment.

Stap 6: Leid de multiriem volgens het schema. Laat de spannerarm los om spanning op de riem te zetten. Verifieer dat de riem correct op alle poelies is geplaatst.

Cruciale stap: Verifieer dat de riem correct is geleid en goed gespannen is. Start de motor en controleer op piepende of ongebruikelijke geluiden. Inspecteer de werking van de spanner terwijl de motor stationair draait.

Pro Tip: Vervang bij het vervangen van de spanner altijd de multiriem en vervang deze indien versleten. Controleer alle poelies op uitlijning en lagertoestand. Gebruik indien beschikbaar een riemspanningsmeter om de juiste spanning te verifiëren.

Veelvoorkomende misvattingen over riemspanners

Mythe 1: De riemspanner hoeft zelden vervangen te worden.
Feit: De spannerveer verzwakt na verloop van tijd en de poelielagers slijten. Bij voertuigen met hoge kilometerstanden is de spanner een veelvoorkomende oorzaak van riempiepen en moet deze worden vervangen wanneer symptomen optreden.

Mythe 2: Elke riemspanner past.
Feit: Riemspanners zijn motorspecifiek en moeten overeenkomen met de montageconfiguratie, poeliediameter en riemrouting. Deze spanner is specifiek ontworpen voor Toyota 1KD-FTV en 2KD-FTV dieselmotoren.

Mythe 3: Het vervangen van de riem lost het piepende geluid op.
Feit: Als de spannerveer zwak is of het poelielager versleten is, zal een nieuwe riem nog steeds slippen en piepen. De spanner moet worden vervangen om de juiste riemspanning te herstellen.

Opslag & Houdbaarheid

• Bewaren op een koele, droge plaats, uit de buurt van direct zonlicht.

• Houd de spanner in de originele verpakking tot installatie om contaminatie of schade te voorkomen.

• Vermijd contact met vocht, olie, vet of oplosmiddelen die het veermechanisme of de lagers kunnen aantasten.

• Laat de spanner niet vallen en stel deze niet bloot aan schokken, omdat dit de interne veer of poelie kan beschadigen.

After-Sales Service & Garantie

Dit product valt onder onze kwaliteitsborging. Als u vragen of problemen heeft met betrekking tot pasvorm of kwaliteit, neem dan contact met ons op en wij zullen binnen 24 uur reageren.
