Product Functie Beschrijving

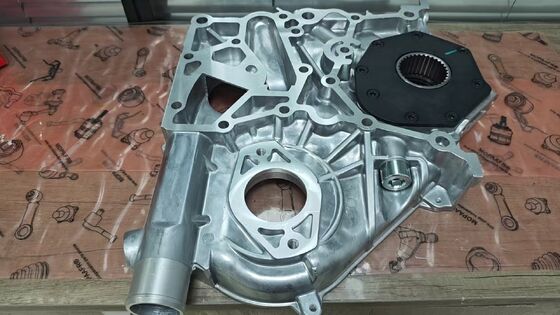

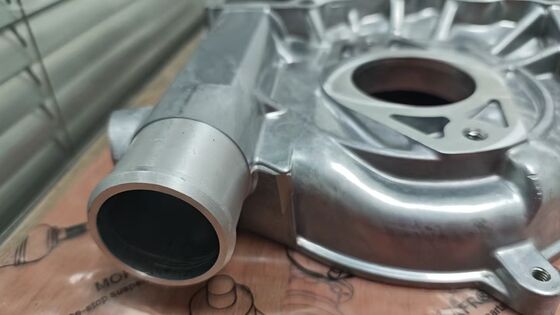

De timing tandwielkast (onderdeelnummer 11311-54052) is een cruciaal onderdeel van het timingsysteem van uw Toyota dieselmotor. De primaire functie is om te dienen als de voorste afdekking die de tandwielen en de ketting van de distributie omhult en beschermt. Deze stijve behuizing wordt aan het motorblok geschroefd en vormt een gesmeerde kamer rond de distributieset, waardoor olie op zijn plaats blijft en vuil en puin buiten wordt gehouden. Voor Toyota-voertuigen uitgerust met 2L, 2LT, 2LTE, 3L, 5L en 5LE dieselmotoren is een goed functionerende timing tandwielkast essentieel voor het handhaven van een nauwkeurige kleptiming, het voorkomen van olielekken en het garanderen van een lange levensduur van de motor.

Veelvoorkomende symptomen van een falende timing tandwielkast

Als u een van de volgende symptomen ervaart, kan uw timing tandwielkast falen en aan vervanging toe zijn:

• Olielekkage bij de pakking of krukaskeerring: Zichtbare olielekkage rond de voorkant van de motor, vaak gepaard gaand met een laag oliepeil en een brandende geur. Dit duidt erop dat de behuizing niet meer goed afdicht

• Ratel of kettinggeruis: Abnormale metalige ratel aan de voorkant van de motor, wat aangeeft dat de ketting verkeerd is uitgelijnd of tegen een versleten behuizing schuurt

• Onregelmatige timing of ruwe stationaire loop: De motor loopt ongelijkmatig stationair of heeft weinig vermogen door verkeerde uitlijning van de distributieketting. Dit kan een motorstoringslampje doen branden

• Vervuiling in de timingkamer: Vuil of puin dat via een gecompromitteerde behuizing binnendringt, versnelt de slijtage van de ketting, geleiders en spanner

• Zichtbare scheuren of schade aan de behuizing: Inspectie onthult scheuren, diepe corrosie of fysieke schade aan de aluminium behuizing

• Ernstige gevallen: ketting overslaan en motorschade: Als de behuizing volledig faalt, kan de distributieketting tanden overslaan, wat contact tussen kleppen en zuigers veroorzaakt

Als u deze symptomen door inspectie hebt bevestigd, is het vervangen van de timing tandwielkast de aanbevolen oplossing.

Productkenmerken

Componentlocatie & Kernfunctie

Locatie: De timing tandwielkast is gemonteerd aan de voorkant van het motorblok en dekt de tandwielen en de ketting van de distributie af. Het bevindt zich tussen het motorblok (achter) en de koelventilator, poelies en accessoires (voor). Op 2L, 3L en 5L dieselmotoren vormt het de voorste afdekking van de timingkamer.

Aansluitingen: De behuizing wordt met meerdere bevestigingsmiddelen direct aan het motorblok geschroefd. Het huisvest de voorste krukaskeerring en is afgedicht op het blok met een pakking (onderdeelnummer 11328-54021 of equivalent). De brandstofpomptandwiel en andere timingcomponenten zijn erin opgenomen. De behuizing biedt ook montagepunten voor de oliepompafdekking en andere voorste motoraccessoires.

Kernfunctie: De timing tandwielkast vervult drie cruciale functies: (1) het omhullen van de tandwielen en de ketting in een gesmeerde, vuilvrije kamer, (2) het zorgen voor nauwkeurige uitlijning en ondersteuning van de timingcomponenten om de juiste kleptiming te handhaven, en (3) het afdichten van de voorkant van de motor om olielekkage te voorkomen. Door de distributieketting in olie te baden en vrij van vuil te houden, handhaaft het een stabiele timing onder hitte, belasting en trillingen, waardoor de motor wordt beschermd tegen voortijdige slijtage en mogelijke catastrofale storingen.

Wanneer dit onderdeel het belangrijkst is

Deze timing tandwielkast is met name belangrijk voor voertuigen die:

• Worden gebruikt voor commercieel transport of zwaar transport - deze omstandigheden zetten continue druk op het timingsysteem en vereisen betrouwbare oliedichting

• Dieselvoertuigen met hoge kilometerstand waarbij de originele behuizing na verloop van tijd lekkages of corrosie kan hebben ontwikkeld

• Worden gebruikt in stoffige of zware omstandigheden - een gecompromitteerde behuizing laat verontreinigingen binnendringen en versnelt de slijtage van de timingcomponenten

• Voertuigen die een motorrevisie of vervanging van de distributieketting ondergaan - de behuizing moet worden geïnspecteerd en vervangen indien versleten of beschadigd

• Dieselvoertuigen waarbij nauwkeurige timing cruciaal is voor brandstofinjectie en verbrandingsefficiëntie

Onder deze omstandigheden is de timing tandwielkast essentieel voor het handhaven van de integriteit van de motortiming en het voorkomen van olielekkages, waardoor tijdige vervanging cruciaal is voor de levensduur van de motor.

Pakketinhoud

1 x Timing Tandwielkast Sub-Assemblage (Onderdeelnummer 11311-54052). Opmerking: Pakking, krukaskeerring voor, bevestigingsbouten, oliepompafdekking en andere hardware zijn NIET inbegrepen, tenzij anders vermeld. Controleer de compatibiliteit met het model en de motor van uw voertuig voordat u koopt.

Doe-het-zelf of Professionele Installatie?

Deze vervanging is geschikt voor doe-het-zelf als:

• U uitgebreide ervaring heeft met motor demontage en distributiesysteem service op Toyota dieselmotoren.

• U toegang heeft tot een momentsleutel, poelietrekker en timinggereedschap.

• U veilig aan het voertuig kunt werken met de motor afgekoeld en correct ondersteund.

Wij raden professionele installatie aan als:

• U niet bekend bent met timing tandwiel- en kettingsystemen.

• U niet over het juiste gereedschap beschikt voor het verwijderen van poelies en het verifiëren van de timing.

• U niet zeker bent van het correct afdichten van de timingafdekking of het verifiëren van de motortiming na montage.

Opmerking: Onjuiste installatie kan leiden tot olielekkages, verkeerde timing en motorschade. Vervang altijd de pakking en de krukaskeerring voor. Reinig de contactvlakken grondig. Breng RTV aan op de hoeken van de verbinding. Draai alle bevestigingsmiddelen aan volgens de specificaties in de juiste volgorde. Verifieer de timing na montage en controleer op olielekkages na de eerste start.

Stapsgewijze Installatiehandleiding

Deze installatiehandleiding is ontworpen om u te helpen uw timing tandwielkast met vertrouwen te vervangen. Zorg ervoor dat de motor volledig is afgekoeld en het voertuig op een vlakke ondergrond staat voordat u begint. U heeft het volgende gereedschap nodig: momentsleutel, poelietrekker, pakkingkrabber en RTV-kit.

Stap 1: Koppel de negatieve accukabel los. Tap de motorolie en koelvloeistof af als de timingafdekking met koelvloeistof wordt gekoeld.

Stap 2: Verwijder de koelventilator, aandrijfriemen en poelies indien nodig om toegang te krijgen tot de timing tandwielkast. Verwijder de krukaspoelie met een trekker.

Stap 3: Verwijder de bevestigingsbouten die de timing tandwielkast aan het motorblok bevestigen. Noteer de locaties en lengtes van de bouten voor montage.

Stap 4: Scheid voorzichtig de oude behuizing van het motorblok met een pakkingkrabber. Verwijder de oude pakking en reinig beide contactvlakken grondig.

Stap 5: Inspecteer de distributieketting, geleiders en spanner op slijtage. Vervang versleten onderdelen. Breng RTV-kit aan op de hoeken van de verbinding waar de behuizing het blok raakt.

Stap 6: Installeer de nieuwe timing tandwielkast met een nieuwe pakking. Monteer de bevestigingsbouten opnieuw en draai ze aan volgens de specificaties in de juiste volgorde.

Cruciale Stap: Installeer een nieuwe krukaskeerring voor. Monteer de krukaspoelie, aandrijfriemen en koelventilator opnieuw. Vul de motorolie en koelvloeistof bij. Verifieer de motortiming. Start de motor en controleer op olielekkages rond de timingafdekking.

Pro Tip: Vervang altijd de pakking van de timingafdekking en de krukaskeerring voor. Reinig de contactvlakken volledig voordat u RTV aanbrengt. Primeer het smeersysteem voordat u start. Controleer het oliepeil en inspecteer op lekkages nadat de motor bedrijfstemperatuur heeft bereikt.

Veelvoorkomende misvattingen over timing tandwielkasten

Mythe 1: De timing tandwielkast is slechts een afdekking en veroorzaakt zelden problemen.
Feit: De timing tandwielkast is een precisieonderdeel dat de uitlijning van de distributieketting handhaaft en motorolie afdicht. Een kromme of beschadigde behuizing kan olielekkages, verkeerde uitlijning van de ketting en uiteindelijk motorschade veroorzaken.

Mythe 2: Elke timing tandwielkast past.
Feit: Timing tandwielkasten zijn motorspecifiek en moeten overeenkomen met het boutpatroon, het pakkingoppervlak en de afdichtingsvoorzieningen. Deze behuizing is specifiek ontworpen voor 2L, 3L, 5L en 5LE dieselmotortoepassingen.

Mythe 3: U kunt de oude pakking en afdichting hergebruiken.
Feit: De pakking van de timingafdekking en de krukaskeerring voor zijn cruciaal voor het bevatten van olie. Het hergebruiken van oude onderdelen brengt het risico op olielekkages en vervuiling met zich mee. Gebruik altijd nieuwe pakkingen en afdichtingen tijdens de installatie.

Opslag & Houdbaarheid

• Bewaren op een koele, droge plaats, uit de buurt van direct zonlicht.

• Houd het onderdeel in de originele verpakking tot installatie om vervuiling of schade te voorkomen.

• Vermijd contact met vocht, olie, vet of oplosmiddelen die de afdichtingsvlakken kunnen aantasten.

• Stapel geen zware voorwerpen op het onderdeel.

After-Sales Service & Garantie

Dit product valt onder onze kwaliteitsborging. Als u vragen of problemen heeft met betrekking tot pasvorm of kwaliteit, neem dan contact met ons op en wij zullen binnen 24 uur reageren.
