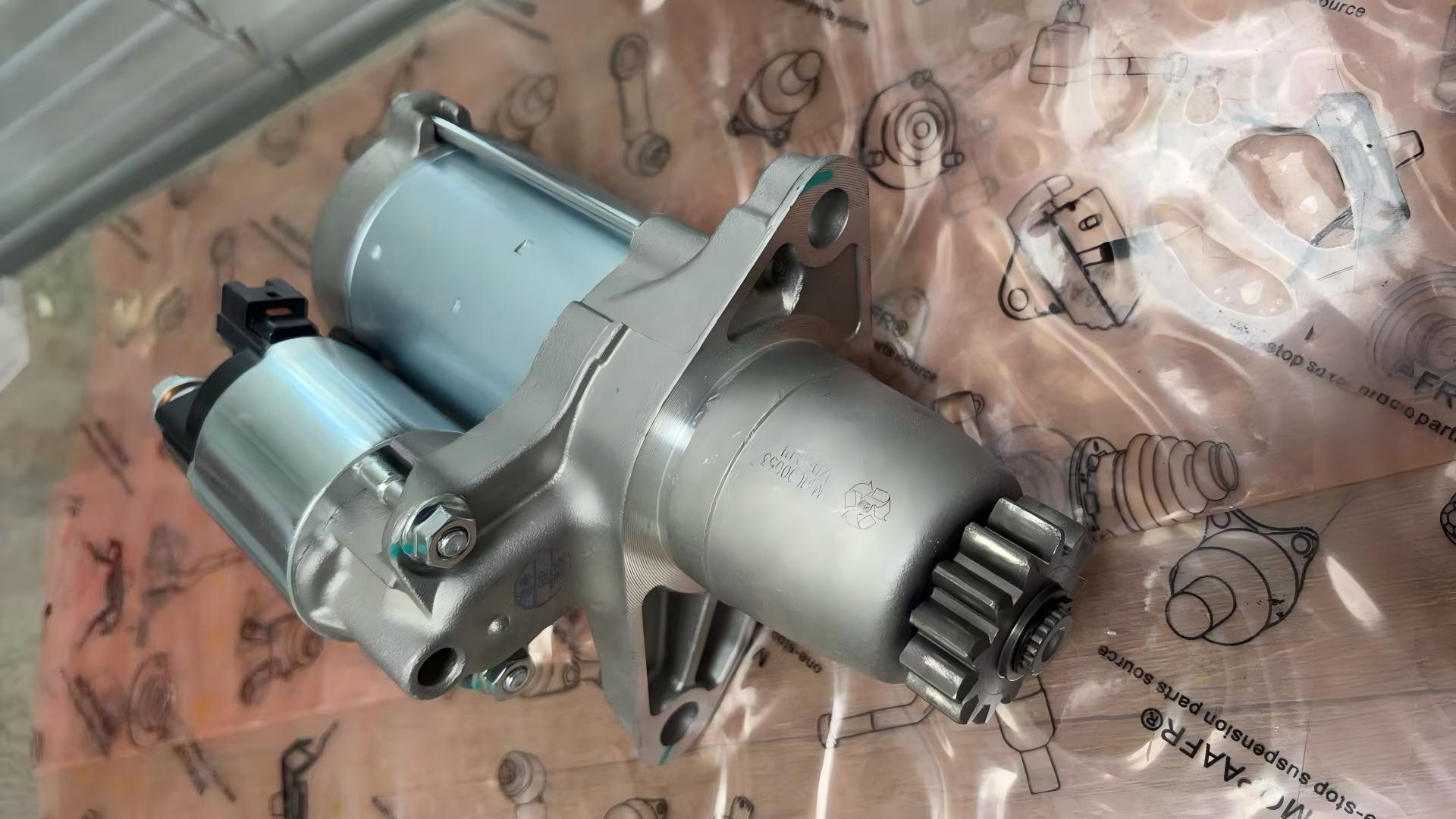

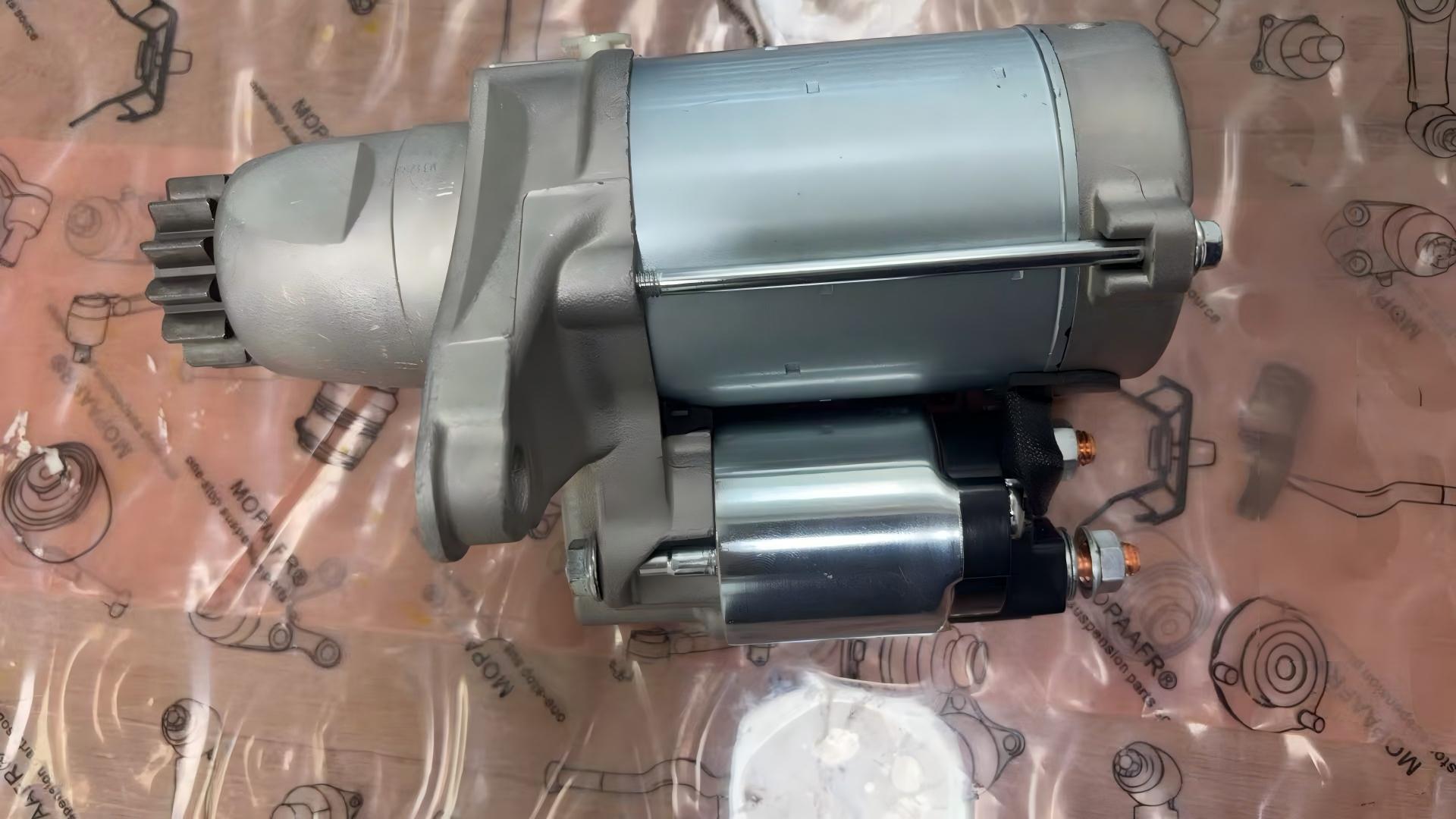

28100-28041 STARTMOTOR ASSY Voor TOYOTA CAMRY RAV4 LEXUS ES300 2810028041

Product Function Description

De startmotor is een cruciaal onderdeel van het startsysteem van uw Toyota-voertuig. De primaire functie is het omzetten van elektrische energie van de accu in mechanische energie, waardoor de motor met voldoende snelheid wordt rondgedraaid om de verbranding te starten en het voertuig te laten starten. Voor Toyota Camry, Highlander, Solara en Scion tC modellen met 2.4L en 3.0L motoren is een goed functionerende startmotor essentieel voor betrouwbaar starten van de motor, consistente startprestaties en betrouwbare voertuigwerking. Deze startmotor is ontworpen volgens fabrieksspecificaties, wat zorgt voor een correcte pasvorm en betrouwbare startprestaties. De unit levert een vermogen van 1.6 kW bij 12V en is voorzien van een 13-tands rondsel met linksom draaiing.

Veelvoorkomende symptomen van een falende startmotor

Als u een van de volgende symptomen ervaart, kan uw startmotor falen en aan vervanging toe zijn:

• Klikkend geluid bij het omdraaien van de sleutel: Een enkele luide klik, maar de motor draait niet rond – dit duidt op onvoldoende stroom die de startmotor bereikt of een defecte relais.

• Langzaam ronddraaien: De motor draait langzaam rond, vooral bij koude temperaturen – dit suggereert versleten koolborstels van de startmotor of interne slijtage.

• Schurend geluid tijdens het ronddraaien: Een hard schurend geluid bij het proberen te starten – dit duidt op een versleten of beschadigd rondsel.

• Startmotor draait, maar motor slaat niet aan: De startmotor draait, maar grijpt het vliegwiel niet – dit suggereert een defecte startmotor aandrijving of relais.

• Geen reactie bij het omdraaien van de sleutel: Geen geluid bij het proberen te starten – dit kan duiden op een volledig defecte startmotor of een elektrisch probleem.

• Intermitterend starten: Het voertuig start soms wel en soms niet – dit suggereert versleten interne contacten of relaisproblemen.

Als u deze symptomen na inspectie hebt bevestigd, is het vervangen van de startmotor de aanbevolen oplossing.

Hoe een defecte startmotor te diagnosticeren

Voer deze eenvoudige controles uit voordat u een vervanging koopt om te bevestigen dat de startmotor het probleem is:

• Batterijtest: Controleer de batterijspanning – een gezonde batterij moet 12,6V aangeven in rust. Als de spanning aanzienlijk daalt tijdens het ronddraaien, kan de batterij het probleem zijn, niet de startmotor.

• Spanningsvaltest: Controleer de spanning op de startmotoraansluitingen tijdens het ronddraaien – een excessieve spanningsval duidt op bedradings- of verbindingsproblemen.

• Visuele inspectie: Controleer de bedrading en aansluitingen van de startmotor op corrosie, loszittendheid of schade. Inspecteer de batterijpolen en massa-aansluitingen.

• Luister naar geluid: Een klikkend geluid zonder ronddraaien duidt vaak op een defect relais of onvoldoende stroom. Schuren suggereert een probleem met het rondsel.

• Testbanktest: Als de startmotor is verwijderd, kan deze op een testbank worden getest om de juiste werking te bevestigen.

Productkenmerken

Montage-informatie

Installatie-instructies

Gereedschap meestal nodig:

• Dopsleutelset (metrisch)

• Verlengstuk

• Momentsleutel

• Veiligheidshandschoenen en oogbescherming

Algemene installatie referentie (volg altijd de voertuigspecifieke werkplaatshandleiding):

Belangrijk:

• Koppel altijd de accu los voordat u aan de startmotor werkt om kortsluiting te voorkomen.

• Controleer de staat van het vliegwieltandwiel voordat u de nieuwe startmotor installeert.

• Zorg ervoor dat het startmotortandwiel soepel aangrijpt met het vliegwiel.

• Raadpleeg een gekwalificeerde monteur als u twijfelt over een stap.

Installatietips & Veelvoorkomende fouten

De Fout bij het Vervangen van een Startmotor:

❌ Verkeerd: Het niet inspecteren van het vliegwieltandwiel vóór installatie van de nieuwe startmotor, of het niet loskoppelen van de accu.

✅ Correct:

1. Koppel altijd eerst de accu los – Voorkomt kortsluiting en schade.

2. Inspecteer het vliegwieltandwiel – Versleten of beschadigde tanden beschadigen het nieuwe startmotortandwiel.

3. Controleer de startmotor shims – Sommige toepassingen vereisen shims voor een correcte tandwieloverbrenging.

4. Verifieer aansluitingen – Zorg ervoor dat de B+-aansluiting en de relaisconnector stevig en schoon zijn.

5. Test vóór montage – Controleer de werking van de startmotor voordat u componenten volledig monteert.

⚠️ Onthoud: Een startmotor die schuurt of niet aangrijpt, kan een versleten vliegwieltandwiel of onjuiste shimming hebben. Pak deze problemen aan voordat u een nieuwe startmotor installeert.

Industriële Kennis

Toyota Startmotorsysteem Overzicht:

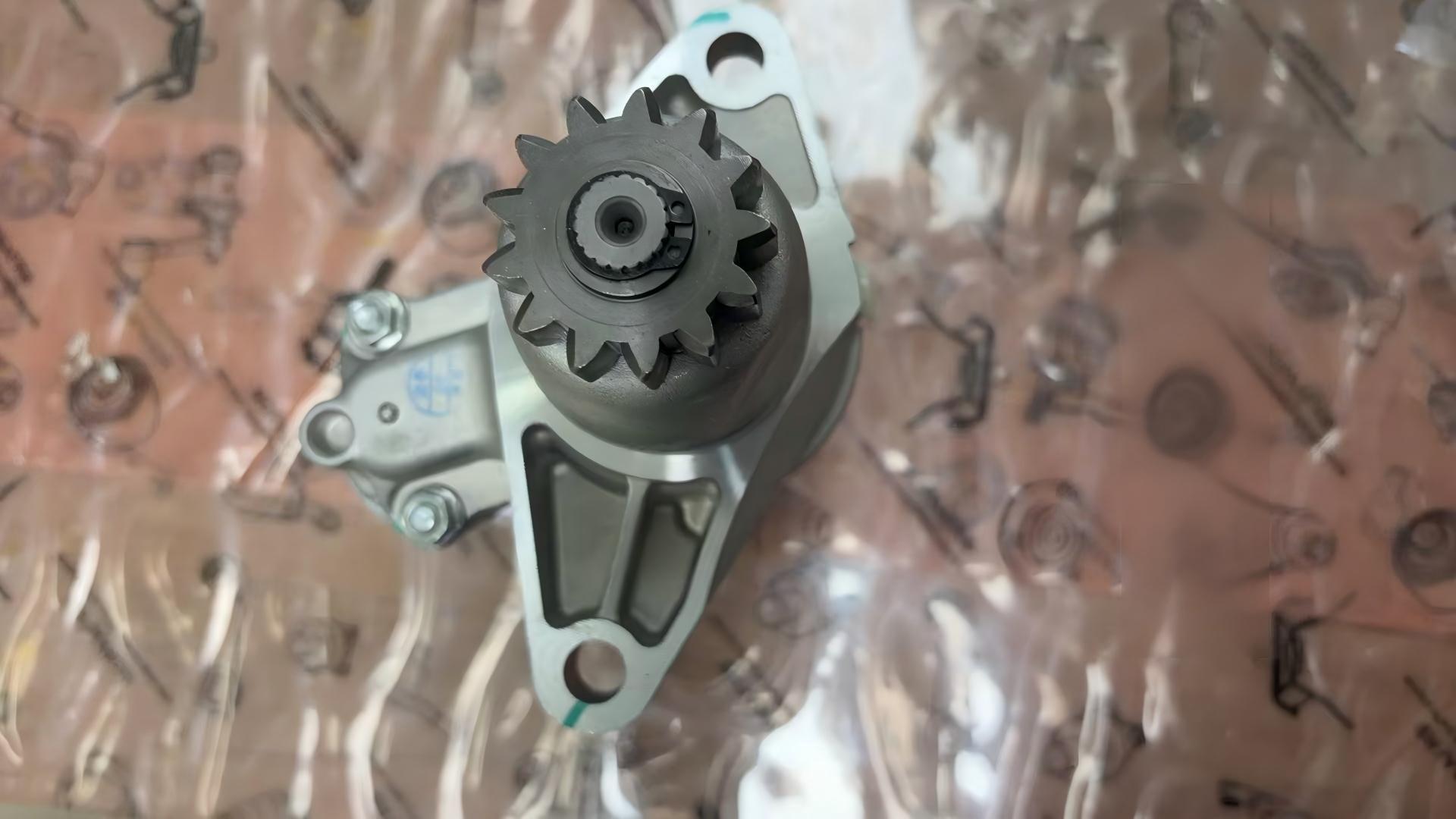

De 28100-28041 startmotor is een tandwielreductie startmotor die wordt gebruikt in diverse Toyota en Lexus modellen van 2002 tot 2009. Hij produceert 1.6KW startvermogen bij 12V en heeft 13 tanden met linksom draaiing . Deze startmotor wordt gedeeld over meerdere platforms, waaronder Camry, Highlander, Solara, Alphard, Scion tC en Lexus ES300 .

Belangrijke informatie:

• Onderdeelnummers: 28100-28041

• Uitgangsvermogen: 12V, 1.6KW

• Tanden: 13

• Rotatie: Links

• Compatibele voertuigen: Camry, Highlander, Solara, Alphard, Scion tC, Lexus ES300

Veelvoorkomende servicepraktijk:

• Test de batterijconditie voordat u startmotorproblemen diagnosticeert.

• Inspecteer het vliegwieltandwiel bij het vervangen van de startmotor.

• Controleer de startmotoraansluitingen op corrosie of loszittendheid.

Pakketinhoud

• 1 × Startmotor Assemblage

• Beschermende verpakking met onderdeelnummerlabel

Opmerking: Bevestigingsmateriaal is niet inbegrepen.

Nog steeds problemen na vervanging?

Startmotor vervangen, maar nog steeds startproblemen? Controleer het volgende:

1. Is de accu in goede staat? – Een zwakke accu kan startmotorproblemen nabootsen

2. Zijn de accupolen schoon en stevig aangedraaid? – Corrosie of loszittendheid veroorzaakt spanningsval

3. Is de massa-aansluiting stevig? – Slechte massa beïnvloedt de werking van de startmotor

4. Is het vliegwieltandwiel versleten? – Versleten tanden veroorzaken schuren en slechte aangrijping

5. Zijn shims vereist? – Onjuiste shimming veroorzaakt verkeerde uitlijning van het tandwiel

6. Werkt het contactslot? – Een defect contactslot voorkomt activering van de startmotor

7. Werkt het startrelais? – Een defect relais voorkomt aangrijping van de startmotor

Kwaliteitsborging & Serviceverplichting

Kwaliteitsborging:
Elk onderdeel wordt vervaardigd onder gecontroleerde productieprocessen om consistente dimensionale nauwkeurigheid en materiaalintegriteit te garanderen. Elke unit ondergaat de volgende kwaliteitscontroles vóór verpakking:

• Dimensionale inspectie – kritieke montagepunten en tandwielafmetingen worden geverifieerd aan de hand van ontwerpspecificaties

• Elektrische test – uitgangsspanning en stroom worden getest op correcte startprestaties

• Aangrijpingstest – tandwieloverbrenging wordt geverifieerd op soepele werking

• Oppervlakteafwerking inspectie – oppervlaktekwaliteit wordt visueel geverifieerd

Verpakkingsbescherming:
Elke startmotor assemblage is individueel verzegeld in beschermende verpakking om contaminatie en fysieke schade tijdens opslag en transport te voorkomen. De verpakking bevat een duidelijk onderdeelnummerlabel voor eenvoudige identificatie.

Serviceverplichting:
