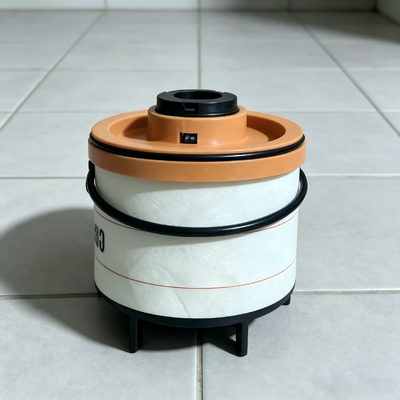

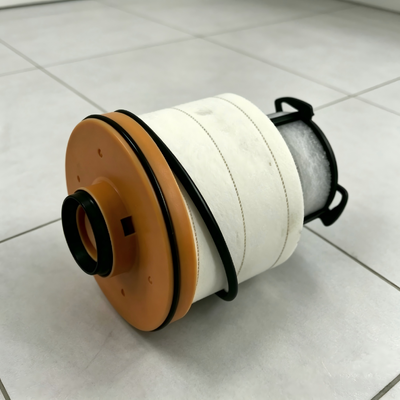

23390-0L0L0 ELEMENT ASSY, BRANDSTOF FILTER Voor TOYOTA HILUX FORTUNER FF5890 FE0067 233900L070

Product Function Description

Het brandstoffilterelement is een cruciaal onderdeel van het brandstofsysteem van uw Toyota dieselmotor. De primaire functie is het verwijderen van vaste verontreinigingen zoals stof, roest en vuildeeltjes uit de dieselbrandstof voordat deze het gevoelige hogedruk-injectiesysteem bereikt. Voor Toyota Hilux Revo, Fortuner, Innova en Hiace modellen is een goed functionerend brandstoffilterelement essentieel voor de bescherming van injectoren en brandstofpompen tegen voortijdige slijtage, het handhaven van een consistente brandstoftoevoer en het garanderen van betrouwbare motorprestaties. Dit brandstoffilterelement is ontworpen volgens fabrieksspecificaties, wat zorgt voor een correcte pasvorm en betrouwbare filterprestaties.

ZELFCONTROLEGIDS BIJ STORINGEN

Hoe u kunt zien of uw brandstoffilter aan vervanging toe is:

Let op de volgende veelvoorkomende tekenen:

• Motor aarzeling of vermogensverlies – Verminderde acceleratie of trage reactie

• Startproblemen – Motor draait rond, maar start langzamer

• Onregelmatig stationair draaien – Motor trilt of loopt ongelijkmatig stationair

• Verminderde brandstofefficiëntie – Merkbare toename van het brandstofverbruik

• Motorstoringslampje – Waarschuwingslampje brandt op het dashboard

💡 Snelle controle: Inspecteer het brandstoffilterelement op donkere verkleuring of zichtbaar vuil. Als het filter niet is vervangen binnen het aanbevolen interval (doorgaans elke 20.000–30.000 km voor dieselmotoren), wordt vervanging geadviseerd.

 Productkenmerken

Montage-instructies

 Installatie-instructies

Gereedschap doorgaans nodig:

• Dopsleutelset (metrisch)

• Filtersleutel of bandsleutel (indien van toepassing)

• Opvangbak voor brandstof

• Schone pluisvrije doeken

• Veiligheidshandschoenen en oogbescherming

Algemene installatie referentie (volg altijd de voertuigspecifieke werkplaatshandleiding):

Belangrijk:

• Hergebruik geen oude afdichtringen. Gebruik altijd de nieuwe afdichtring die bij het filter wordt geleverd.

• Gebruik schone dieselbrandstof bij het ontluchten van het systeem.

• Dieselbrandstof is brandbaar; werk in een goed geventileerde ruimte, weg van ontstekingsbronnen.

• Als u twijfelt over een stap, raadpleeg dan een gekwalificeerde monteur.

Installatietips & Veelvoorkomende fouten

De Fout bij het Vervangen van een Brandstoffilterelement:

❌ Verkeerd: Het niet vervangen van de afdichtring, of het niet reinigen van de filterbehuizing vóór het installeren van het nieuwe element.

✅ Correct:

• Vervang altijd de afdichtring – Een gebruikte of beschadigde afdichtring kan diesel lekkages veroorzaken.

• Reinig de filterbehuizing grondig – Vuil dat in de behuizing achterblijft, kan het nieuwe filter verontreinigen en het injectiesysteem beschadigen.

• Gebruik schone diesel voor het ontluchten – Gebruik nooit verontreinigde brandstof.

• Controleer op water in de behuizing – Dieselwaterafscheiders moeten worden afgetapt tijdens het vervangen van het filter.

• Draai de deksel van de behuizing niet te vast – Volg de aanhaalmoment specificaties om schade te voorkomen.

⚠️ Onthoud: Een slecht geplaatst filterelement of een beschadigde afdichtring kan ervoor zorgen dat er lucht in het brandstofsysteem komt, wat leidt tot startproblemen en problemen met de motorprestaties.

Pakketinhoud

• 1 × Brandstoffilterelement

• 1 × Afdichtring

• Beschermende verpakking met onderdeelnummerlabel

Opmerking: De filterbehuizing is niet inbegrepen. Dit is alleen een vervangingselement.

Inspectie & Onderhoud

Het brandstoffilter is een cruciaal onderdeel voor de bescherming van dieselmotoren. Regelmatige inspectie en tijdige vervanging helpen schade aan het brandstofsysteem te voorkomen.

Veelvoorkomende indicatoren dat het brandstoffilter mogelijk vervangen moet worden:

Inspectielijst:

• Controleer de filterbehuizing op waterophoping en tap af indien nodig.

• Inspecteer het filterelement op vuil of schade tijdens vervanging.

• Controleer op diesel lekkages rond de filterbehuizing.

• Monitor motorprestaties op tekenen van brandstofbelemmering.

Onderhoudstips:

• Vervang het brandstoffilterelement volgens de door Toyota gespecificeerde intervallen (doorgaans elke 20.000-40.000 km voor diesel).

• Tap de waterafscheider regelmatig af, vooral bij vochtige omstandigheden.

• Gebruik hoogwaardige dieselbrandstof van gerenommeerde bronnen.

• Vervang altijd de afdichtring bij het vervangen van het filterelement.

Nog steeds problemen na vervanging?

Brandstoffilter vervangen maar nog steeds problemen? Controleer het volgende:

• Is de afdichtring vervangen? – Een beschadigde of hergebruikte afdichtring kan lucht in het systeem laten komen

• Is de behuizing schoongemaakt? – Achtergebleven vuil kan het nieuwe filter verontreinigen

• Is het systeem correct ontlucht? – Lucht in het brandstofsysteem veroorzaakt startproblemen

• Is er water in de brandstof? – Tap de waterafscheider af indien aanwezig

• Zijn de brandstofleidingen correct aangesloten? – Controleer op lekkages of losse verbindingen

• Is het filterelement correct geplaatst? – Onjuiste plaatsing kan ongefilterde brandstof laten passeren

• Is de brandstofkwaliteit goed? – Verontreinigde diesel kan een nieuw filter snel verstoppen

 Kwaliteitsborging & Serviceverplichting

Kwaliteitsborging:
Elk onderdeel wordt vervaardigd onder gecontroleerde productieprocessen om consistente dimensionale nauwkeurigheid en materiaalintegriteit te garanderen. Elke eenheid ondergaat de volgende kwaliteitscontroles vóór verpakking:

• Dimensionale inspectie – kritieke afmetingen (buitendiameter, hoogte, pakkingafmetingen) worden geverifieerd aan de hand van specificaties

• Inspectie filtermedia – plooienuniformiteit en hechting worden visueel geverifieerd

• Inspectie afdichtring – afmetingen en materiaalkwaliteit van de afdichtring worden bevestigd

• Verpakkingsinspectie – elke eenheid wordt verzegeld in beschermende verpakking

Verpakkingsbescherming:
Elk brandstoffilterelement is individueel verzegeld in beschermende verpakking om contaminatie en fysieke schade tijdens opslag en transport te voorkomen. De verpakking bevat een duidelijk onderdeelnummerlabel voor eenvoudige identificatie.

Serviceverplichting:
