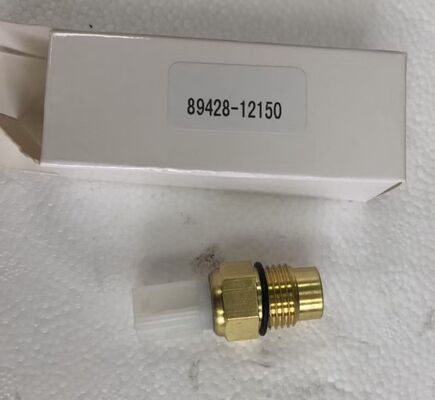

Product Function Description

De thermostaatschakelaar van de radiateurventilator (onderdeelnummer 89428-12150) is een cruciaal onderdeel van het koelsysteem van uw Toyota-voertuig. De primaire functie is het bewaken van de koelvloeistoftemperatuur en het automatisch activeren van de radiateurventilator wanneer de motor een vooraf ingestelde temperatuurdrempel bereikt. Wanneer de koelvloeistoftemperatuur stijgt tot het inschakelpunt (meestal rond 90°C–92°C), sluit de schakelaar het elektrische circuit, waardoor het relais van de radiateurventilator wordt bekrachtigd en de koelventilator wordt ingeschakeld. Wanneer de temperatuur daalt tot het uitschakelpunt (meestal rond 85°C–87°C), opent de schakelaar het circuit, waardoor de ventilator wordt uitgeschakeld. Deze automatische werking handhaaft de optimale bedrijfstemperatuur van de motor, voorkomt oververhitting en zorgt voor een efficiënte brandstofverbranding. Deze schakelaar is een enkelpolig, normaal gesloten contacttype met een M16 x 1.5 schroefdraad en een witte, vierkante connector.

Veelvoorkomende symptomen van een falende thermostaatschakelaar van de radiateurventilator

Als u een van de volgende symptomen ervaart, kan uw thermostaatschakelaar van de radiateurventilator defect zijn en aan vervanging toe zijn:

• Motor oververhit bij stationair draaien of lage snelheden: De temperatuurmeter stijgt boven normaal uit wanneer het voertuig stilstaat of langzaam rijdt, maar keert terug naar normaal wanneer u op snelheid rijdt. Dit geeft aan dat de ventilator niet wordt geactiveerd wanneer dat nodig is

• Radiateurventilator draait continu: De koelventilator blijft constant aan, zelfs als de motor koud is. Dit geeft aan dat de schakelaar vastzit in de gesloten positie

• Radiateurventilator activeert nooit: De temperatuurmeter stijgt gevaarlijk hoog, maar de ventilator slaat nooit aan. Dit geeft aan dat de schakelaar defect is in de open positie

• Temperatuurmeter fluctueert abnormaal: De koelvloeistoftemperatuurmeter schommelt snel of onregelmatig, wat duidt op inconsistente ventilatorwerking

• Doorgebrande zekering van de koelventilator: De zekering van het ventilatorcircuit blaast herhaaldelijk door, mogelijk veroorzaakt door een kortgesloten schakelaar

• A/C-prestaties verslechteren bij lage snelheden: De airconditioning wordt minder effectief wanneer het voertuig stilstaat vanwege onvoldoende luchtstroom door de condensor

Als u deze symptomen na inspectie hebt bevestigd, is het vervangen van de thermostaatschakelaar van de radiateurventilator de aanbevolen oplossing.

Hoe een defecte thermostaatschakelaar van de radiateurventilator te diagnosticeren

Voer deze eenvoudige controles uit om te bevestigen dat de thermostaatschakelaar van de radiateurventilator het probleem is, voordat u een vervanging koopt:

• Visuele inspectie: Zoek de schakelaar op de radiator of de thermostaathuis. Inspecteer op koelvloeistoflekkages rond de schroefdraad, corrosie op de connector of beschadigde bedrading

• Test ventilatorwerking: Start de motor en laat deze stationair draaien totdat deze de bedrijfstemperatuur bereikt. Observeer of de radiateurventilator wordt geactiveerd wanneer de temperatuurmeter het normale bereik bereikt. Zo niet, dan is de schakelaar mogelijk defect

• Continuïteitstest: Koppel de connector van de schakelaar los en gebruik een multimeter om de continuïteit tussen de terminals van de schakelaar te controleren. Bij kamertemperatuur (koud) moet de schakelaar continuïteit vertonen (normaal gesloten). Wanneer verwarmd tot de uitschakeltemperatuur, moet de continuïteit worden verbroken

• Jumperdraadtest: Met het contact aan, koppel de connector van de schakelaar los en verbind de terminals met een jumper. Als de ventilator wordt geactiveerd, zijn het circuit en het relais functioneel en is de schakelaar waarschijnlijk defect

Productkenmerken

Locatie en kerntaak van component

Locatie: De thermostaatschakelaar van de radiateurventilator is doorgaans gemonteerd op de radiator of het thermostaathuis, met de schroefdraadsonde die in de koelvloeistofstroom steekt. Het is gepositioneerd op een punt waar het de koelvloeistoftemperatuur nauwkeurig kan meten wanneer deze de motor verlaat of de radiator binnenkomt.

Aansluitingen: De schakelaar wordt via een enkelpolige connector (wit, vierkant) aangesloten op het elektrische systeem van het voertuig. De schakelaar wordt met een M16 x 1.5 schroefdraad in de koelvloeistofpassage geschroefd. Wanneer de koelvloeistof de inschakeltemperatuur bereikt, sluiten interne contacten, waardoor het circuit naar het ventilatorrelais wordt voltooid. Een afdichtring of pakking wordt gebruikt om koelvloeistoflekkage bij het montagepunt te voorkomen.

Kerntaak: De thermostaatschakelaar van de radiateurventilator dient als de primaire regeling voor de werking van de motor koelventilator. Het bewaakt continu de koelvloeistoftemperatuur en levert een aan/uit-signaal aan het ventilatorrelais. Deze automatische werking zorgt ervoor dat de ventilator alleen draait wanneer dat nodig is, waardoor de optimale motortemperatuur wordt gehandhaafd en onnodige ventilatorwerking die elektrische stroom kan verbruiken en geluid kan verhogen, wordt geminimaliseerd. De schakelaar werkt volgens het normaal gesloten contactprincipe en opent het circuit wanneer de temperatuur daalt tot het uitschakelpunt.

Inhoud van de verpakking

1 x Thermostaatschakelaar radiateurventilator (onderdeelnummer 89428-12150). Opmerking: Afdichtring, elektrische connector en bevestigingsmateriaal zijn NIET inbegrepen, tenzij anders vermeld. Controleer de compatibiliteit met uw voertuigmodel en -jaar voordat u koopt.

Stapsgewijze installatiehandleiding

Deze installatiehandleiding is ontworpen om u te helpen uw thermostaatschakelaar van de radiateurventilator met vertrouwen te vervangen. Zorg ervoor dat de motor volledig is afgekoeld en het voertuig op een vlakke ondergrond is geparkeerd voordat u begint. U heeft de volgende gereedschappen nodig: 17 mm ringsleutel, multimeter en koelvloeistof.

Stap 1: Zorg ervoor dat de motor volledig is afgekoeld. Plaats een bak onder de schakelaar om eventueel weglekkende koelvloeistof op te vangen.

Stap 2: Koppel de elektrische connector van de schakelaar los door op de ontgrendelingstub te drukken.

Stap 3: Verwijder de oude schakelaar met een 17 mm ringsleutel. Draai tegen de klok in om los te maken.

Stap 4: Reinig de schroefdraad op de radiator of het thermostaathuis. Inspecteer het afdichtingsoppervlak op beschadigingen.

Stap 5: Installeer de nieuwe schakelaar met een nieuwe afdichtring. Draai stevig vast, maar niet te vast.

Stap 6: Sluit de elektrische connector weer aan totdat deze vastklikt. Vul het koelsysteem bij met de juiste koelvloeistofmix. Ontlucht het systeem.

Cruciale stap: Start de motor en laat deze de bedrijfstemperatuur bereiken. Observeer of de radiateurventilator wordt geactiveerd wanneer de temperatuurmeter het normale bereik bereikt. Controleer op koelvloeistoflekkages rond de schakelaar.

Pro-tip: Gebruik bij het vervangen van de schakelaar altijd een nieuwe afdichtring. Reinig de connectorcontacten en breng diëlektrisch vet aan om corrosie te voorkomen. Controleer het ventilatorrelais en de zekering als de ventilator nog steeds niet werkt.

Veelvoorkomende misvattingen over radiateurventilatorschakelaars

Mythe 1: De ventilator schakelaar en de koelvloeistoftemperatuursensor zijn hetzelfde.
Feit: De ventilatorschakelaar regelt de werking van de radiateurventilator en is doorgaans een enkelpolige aan/uit-schakelaar. De koelvloeistoftemperatuursensor (ECT) stuurt temperatuurgegevens naar de ECM voor brandstofinjectie en meterwerking en is meestal een tweepolige sensor. Het zijn aparte componenten met verschillende functies.

Mythe 2: Als de ventilator draait, is de schakelaar goed.
Feit: Een schakelaar kan defect raken in de gesloten positie, waardoor de ventilator continu draait. Dit verbruikt batterijvermogen en kan andere koelsysteemproblemen maskeren. De schakelaar moet worden getest op zowel open als gesloten werking.

Mythe 3: Elke temperatuurschakelaar werkt.
Feit: Temperatuurschakelaars zijn voertuigspecifiek en moeten overeenkomen met de schroefdraadmaat, het connectortype en het bedrijfstemperatuurbereik. Deze schakelaar is specifiek ontworpen voor compatibele Toyota-toepassingen met een M16 x 1.5 schroefdraad en een bereik van 87°C–92°C.

Kwaliteitsborging & Serviceverplichting

Kwaliteitsborging:
Elk component wordt vervaardigd onder gecontroleerde productieprocessen om consistente dimensionale nauwkeurigheid en materiaalintegriteit te garanderen. Elke eenheid ondergaat de volgende kwaliteitscontroles vóór verpakking:

• Dimensionale inspectie – schroefdraadmaat, connectortype en lichaamsafmetingen worden geverifieerd aan de hand van de ontwerpspecificaties

• Schakelt test – activerings- en deactiverings temperaturen worden getest

• Controle van de afdichtingsintegriteit – de afdichtingsintegriteit wordt bevestigd

• Inspectie van het oppervlakte-eindresultaat – de oppervlaktekwaliteit en corrosiebescherming worden visueel geverifieerd

Verpakkingsbescherming:
Elke temperatuurschakelaar is individueel verzegeld in beschermende verpakking om contaminatie en fysieke schade tijdens opslag en transport te voorkomen. De verpakking bevat een duidelijk etiket met het onderdeelnummer voor eenvoudige identificatie.

Serviceverplichting:
