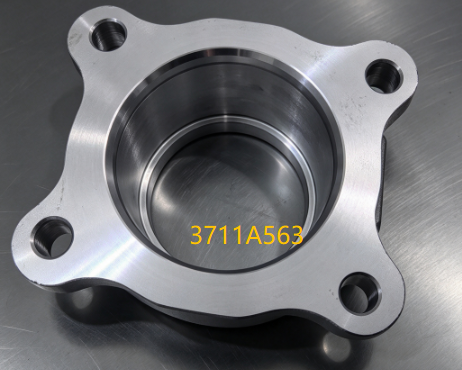

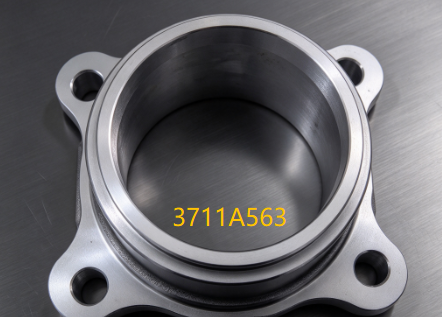

3711A563 KASSE, RR AXEL-ASSELLAGER voor Mitsubishi Triton L200 2.4L 4WD 4N16 LC1T

Kernproductbeschrijving

Het is een stalen hoofdonderdeel dat verantwoordelijk is voor het vastzetten en beschermen van de naaf van de achteras, gebruikt om het gewicht van het voertuig te dragen en een soepele rotatie van de as te garanderen.

Dit onderdeelnummer is voornamelijk compatibel met de nieuwste generatie pick-upmodellen van Mitsubishi:

Kernmodellen: Mitsubishi Triton / L200 / Strada (gloednieuwe generatie, voornamelijk de volledig opnieuw ontworpen MV-serie pick-ups gelanceerd in 2024-2025 en later).

Motorcompatibiliteit: Modellen uitgerust met de 2.4L (4N16) krachtige turbodieselmotor, in zowel 2WD- als 4WD-configuraties.

Doe-het-zelf diagnosehandleiding

Hoe te zien of uw naaf van de achteraslagers vervanging nodig heeft:

Let op deze veelvoorkomende tekenen:

1. Zoemend of knarsend geluid van achteren – Abnormaal geluid dat verandert met de voertuigsnelheid

2. Trillingen of schommelingen van het achterwiel – Overmatige beweging of trillingen die door het voertuig worden gevoeld

3. Olielekkage bij de achteras – Tandwielolie zichtbaar rond het achterwiel of remgebied

4. Ongelijke bandenslijtage – Abnormale slijtagepatronen op de achterbanden

5. Axiale speling van de as – Overmatige beweging bij het controleren van de axiale speling van de as

💡 Snelle inspectie: Til de achterkant van het voertuig op en controleer op speling in de achterwielen door ze te schommelen. Inspecteer het gebied van de achteras op olielekkage. Een meetklok kan worden gebruikt om de axiale speling van de as te meten—overschrijding van de limiet duidt op slijtage van de lager of de behuizing .

 Productkenmerken

Belangrijke pasvormnotities:

• Deze lagerbehuizing is bevestigd voor Mitsubishi Triton met 4N16 motor en 4WD systeem .

• Past op 2023-2026 modeljaren op het MV-platform.

• Achter links en rechts zijn standaard (hetzelfde onderdeel voor beide zijden).

• Bevestig altijd de compatibiliteit met uw VIN voordat u koopt.

Installatiehandleiding

Gereedschap meestal nodig:

• Dopsleutelset (metrisch)

• Trekker met schuifhamer en as trekker

• Lagerpers / doppen set

• Momentsleutel

• Veiligheidshandschoenen en oogbescherming

Algemene installatie referentie (volg altijd de voertuigspecifieke werkplaatshandleiding):

Belangrijk:

• Gebruik altijd een geschikte lagerpers – Sla het lager niet op zijn plaats.

• Vervang de lagerborgring – Dit is een niet-herbruikbaar onderdeel .

• Controleer de as op slijtage of schade voordat u de nieuwe behuizing installeert.

• Gebruik nieuwe oliekeerringen – Vervang deze telkens als de as wordt verwijderd.

• Als u ergens over twijfelt, raadpleeg dan een gekwalificeerde monteur.

Installatietips & Veelvoorkomende fouten

De Fout bij het Vervangen van een Naaf van de Achteraslager:

❌ Verkeerd: Hergebruik van de lagerborgring of het niet controleren van de axiale speling van de as na installatie.

✅ Correct:

1. Vervang altijd de lagerborgring – Dit is een niet-herbruikbaar onderdeel dat het lager op de as vastzet .

2. Gebruik een geschikte lagerpers – Slaan beschadigt het lager en de behuizing.

3. Controleer de axiale speling van de as – Na installatie, verifieer dat de speling binnen de limiet valt (0,8 mm) .

4. Inspecteer de as – Een versleten of beschadigde as zal het nieuwe lager en de behuizing beschadigen.

5. Vervang oliekeerringen – Gebruik altijd nieuwe oliekeerringen bij het opnieuw monteren.

⚠️ Onthoud: De lagerborgring zet het lager op de as vast. Als deze faalt, kan de as tijdens het rijden uit de asbehuizing schuiven, wat leidt tot verlies van het wiel en een ernstig veiligheidsrisico .

Installatiepositie & Kernfunctie

De naaf van de achteraslager (3711A563) is gemonteerd op de achteras, binnen de achterasbehuizing van de Mitsubishi Triton (MV-platform, 2023+). Het zit tussen de achteras en de asbehuizingsbuis, waardoor de achteraslager in de juiste positie wordt vastgezet .

Kernfuncties:

1. Lagerretentie: De lagerbehuizing houdt de achteraslager op zijn plaats op de as, waardoor axiale en radiale beweging wordt voorkomen .

2. Ondersteuning van de as: De behuizing ondersteunt de achteras binnen de asbehuizing, waardoor de juiste uitlijning behouden blijft en een soepele rotatie mogelijk is.

3. Ondersteuning van de keerring: De behuizing biedt een montageoppervlak voor de achteras oliekeerring, die voorkomt dat tandwielolie uit de asbehuizing lekt .

4. Lastverdeling: De behuizing helpt bij het verdelen van het gewicht van het voertuig en de lasten van de as naar de asbehuizing.

Pakketinhoud

• 1 × Naaf van de achteraslager

• Beschermende verpakking met onderdeelnummerlabel

Opmerking: Lager, oliekeerring en borgring zijn doorgaans niet inbegrepen. Bevestig dit bij uw specifieke verkoper.

Na vervanging nog steeds problemen?

De lagerbehuizing vervangen maar nog steeds problemen? Controleer deze:

1. Is de lagerborgring vervangen? – Hergebruik van de borgring kan ervoor zorgen dat de as naar buiten schuift

2. Is de axiale speling van de as gecontroleerd? – Moet binnen de limiet van 0,8 mm vallen

3. Is het lager correct geïnstalleerd? – Onjuist persen beschadigt het lager

4. Is een nieuwe oliekeerring geïnstalleerd? – Gebruikte keerring veroorzaakt olielekkage

5. Is de as versleten? – Een versleten as beschadigt het nieuwe lager en de behuizing

6. Is de lager voorspan-shim geïnstalleerd? – Ontbrekende shim veroorzaakt onjuiste lager voorspanning

7. Is het niveau van de differentieelolie correct? – Lage olie veroorzaakt lagerfalen
