Product Functie Beschrijving

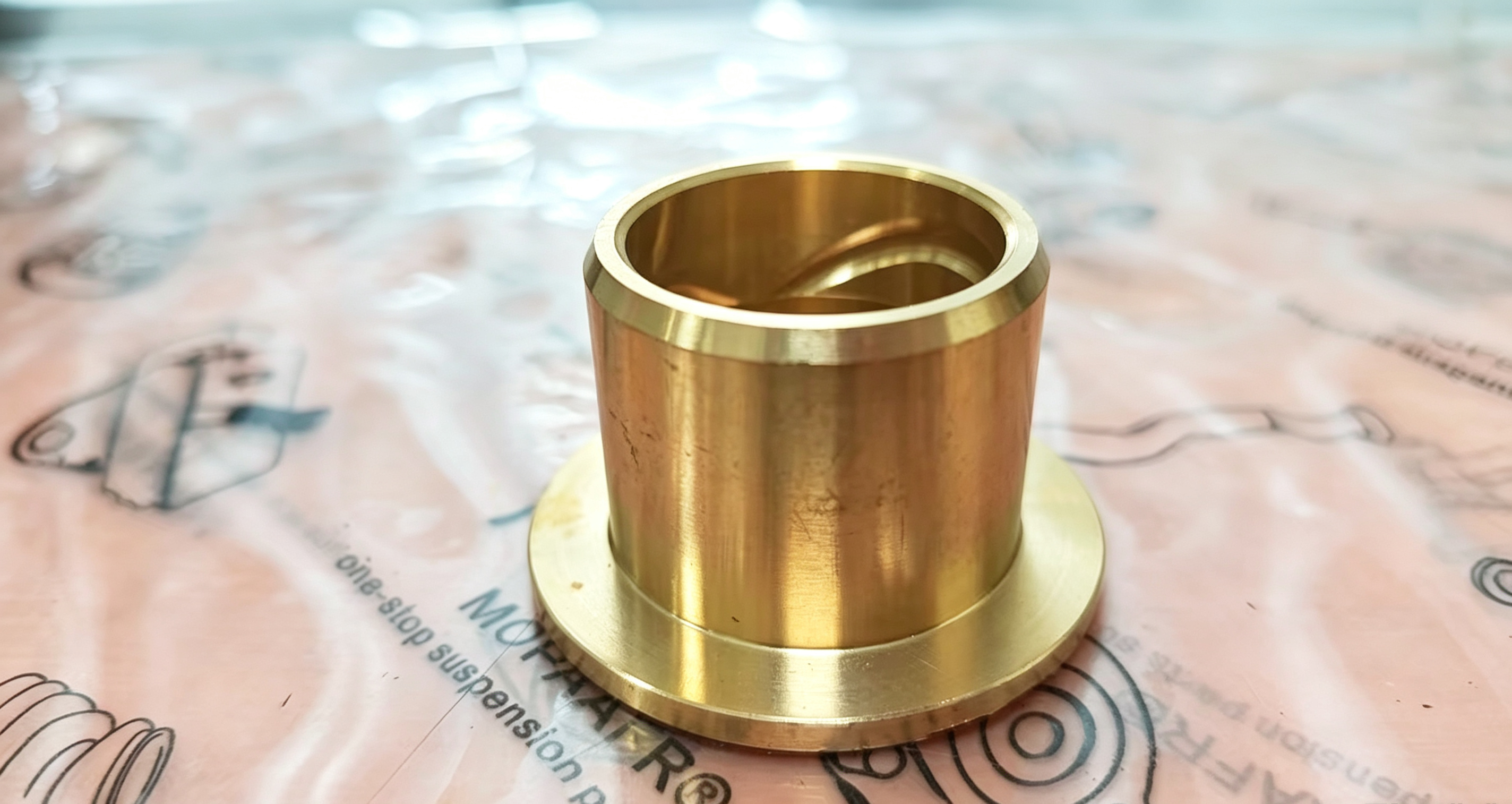

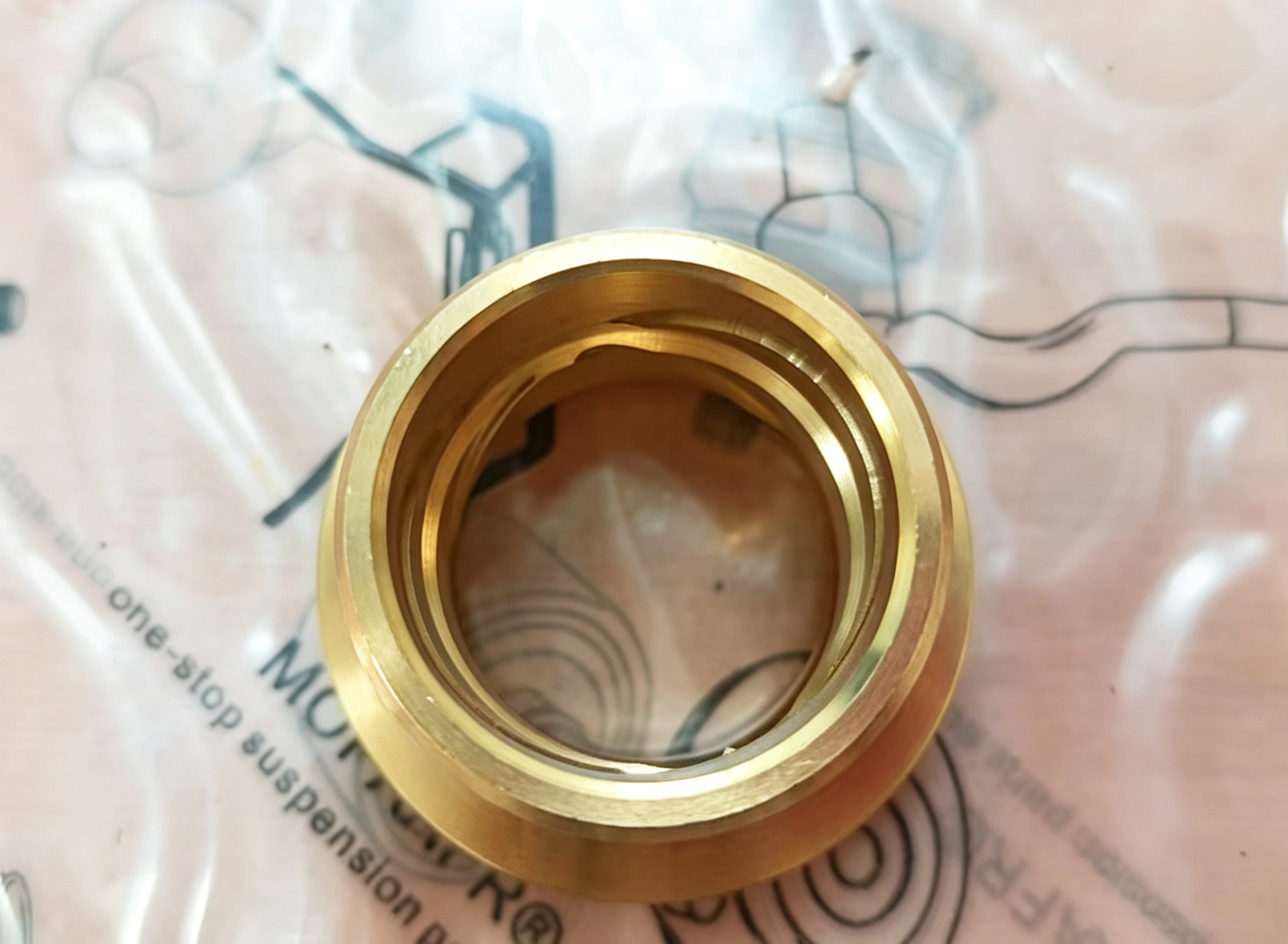

De stuurkogelbus (onderdeelnummer 90381-30006) is een cruciaal onderdeel van de vooras en het stuursysteem van uw Toyota-voertuig. De primaire functie is om te dienen als het draagoppervlak tussen de stuurkogel en de kingpin (stuurdraaipen), waardoor de kogel soepel kan draaien voor het sturen en tegelijkertijd een nauwkeurige uitlijning behouden blijft. Deze massieve bus wordt in de boring van de stuurkogelnok gedrukt en biedt een duurzame, wrijvingsarme interface die de verticale belastingen van de vooras ondersteunt en tegelijkertijd stuurrotatie mogelijk maakt. Voor Toyota Hilux, 4Runner, T100 en Land Cruiser modellen uitgerust met 4WD starre voorassen, is een goed functionerende stuurkogelbus essentieel voor nauwkeurige stuurcontrole, stabiele wegligging en veilige voertuigbediening.

Veelvoorkomende symptomen van een falende stuurkogelbus

Als u een van de volgende symptomen ervaart, kan uw stuurkogelbus falen en aan vervanging toe zijn:

• Overmatige speling of losheid in het stuur: Het stuurwiel heeft overmatige vrije slag voordat de wielen reageren – dit duidt op een versleten bus waardoor beweging tussen de stuurkogel en de kingpin mogelijk is

• Bonkende of knallende geluiden bij het sturen: Een metaalachtig bonkend of knallend geluid bij het sturen of over hobbels rijden – dit suggereert een versleten bus die metaal-op-metaal contact veroorzaakt

• Stuurafwijking of slechte terugkeer naar middenpositie: Het voertuig wijkt af op rechte wegen of het stuur keert niet goed terug naar het midden – dit duidt op busverslijting die de uitlijning van de stuurkogel beïnvloedt

• Ongelijke of onregelmatige slijtage van de voorbanden: Voorbanden vertonen ongelijke slijtagepatronen – dit kan het gevolg zijn van busverslijting die uitlijningsveranderingen veroorzaakt

• Trillingen door het stuurwiel: Trillingen in het stuurwiel die veranderen met de wegomstandigheden – dit duidt op losheid in de stuurkogel draaipen assemblage

• Zichtbare slijtage of corrosie op de bus: Tijdens inspectie vertoont de bus krassen, putjes of vervorming

Als u deze symptomen door inspectie hebt bevestigd, is het vervangen van de stuurkogelbus de aanbevolen oplossing.

Productattributen

Voertuigmontage (Toepasselijke modellen):

4WD (vierwielaandrijving) zware off-road voertuigen, pick-ups en bedrijfsvoertuigen gefabriceerd tussen 1986 en 2004.

• Toyota Hilux (4WD Pick-up): Klassieke 4WD-versies zoals LN107, LN111, YN63, etc.

• Toyota 4Runner (4WD SUV): 1986–1995 modellen.

• Toyota T100 (Toyota's vroege full-size pick-up)

• Toyota HiAce (4WD Bedrijfswagen): 4WD-van series zoals LH107, LH119, LH178, LH188K (inclusief 5L dieselversies), etc.

• Toyota Granvia / RegiusAce

Componentlocatie & Kernfunctie

Locatie: De stuurkogelbus bevindt zich aan de binnenkant van de boring van de stuurkogelnok op de bovenste en onderste draaipunten. Hij zit tussen de stuurkogel (buiten) en de kingpin (binnen) en biedt het draagoppervlak voor de stuurdraaipen. Bij 4WD Toyota starre as toepassingen is er meestal één bus aan de bovenkant van de stuurkogel en één aan de onderkant, hoewel dit specifieke onderdeelnummer wordt vermeld als de binnenste positie.

Aansluitingen: De bus wordt in de boring van de stuurkogelnok gedrukt. De kingpin loopt door de bus, waardoor de stuurkogel rond de kingpin-as kan draaien voor het sturen. De bus wordt vastgehouden door de stuurkogelbehuizing en afgedicht door vetkeerringen. Vet wordt aangebracht tussen de bus en de kingpin om wrijving en slijtage te verminderen. De stuurkogelarm is verbonden met de stuurkoppeling om stuurinput over te brengen.

Kernfunctie: De stuurkogelbus dient als het draagoppervlak dat de stuurkogel in staat stelt om rond de kingpin te draaien, terwijl hij de verticale belastingen van de vooras ondersteunt. Hij handhaaft een nauwkeurige uitlijning tussen de stuurkogel en de kingpin, wat zorgt voor een accurate stuurgeometrie. De bus absorbeert trillingen en vermindert wrijving, wat bijdraagt aan een soepele stuurwerking. Bij slijtage zorgt de bus voor overmatige beweging die speling, geluid en uitlijningsveranderingen veroorzaakt.

Bijpassende onderdelen voor installatie

Tijdens een grote revisie of chassisonderhoud wordt dit onderdeel meestal geïnstalleerd of samen gebruikt met de volgende kerncomponenten:

① Direct verbonden extern onderdeel: Stuurkogel
Deze bus wordt direct in de boring van de stuurkogel gedrukt.

• Linker stuurkogel OEM-nr.: 43212-35070 / 43211-35080 (varieert enigszins per modeljaar)

• Rechter stuurkogel OEM-nr.: 43211-35070 / 43211-35080

② Kern aandrijflijncomponent die erdoorheen loopt: Voorste aandrijfas / Binnenste CV-spindel
De aspen van de aandrijfas loopt rechtstreeks door deze bronzen bus en maakt er contact mee. Hij wordt meestal samen met de CV-hoes onderhouden.

• Voorste aandrijfas assemblage OEM-nr.: 43430-35010 / 43430-35022 (afhankelijk van specifiek modeljaar)

③ Afdichtingen die tegelijkertijd moeten worden vervangen: Vooras oliekeerring (Oliekeerring voor stuurkogel / as)
Om te voorkomen dat vooras tandwielolie of vet lekt door de opening tussen de aandrijfas en deze bus, moet er aan de buitenkant van de bus een speciale vooras oliekeerring worden geïnstalleerd. Tijdens reparatie zal het verwijderen van deze bus de oliekeerring beschadigen, dus deze moet tegelijkertijd worden aangeschaft en vervangen.

• Vooras oliekeerring OEM-nr.: 90311-35018 / 90316-60002 (overeenkomend met specifieke HiAce of Hilux asbehuizingsontwerpen)

④ Optionele afstelringen en buitenbus

• Buitenbus (Bus, Buiten): Sommige modellen gebruiken een dubbellaagse busontwerp op deze positie. De buitenbus is doorgaans gecodeerd 90381-30003.

• Aandrijfas stofring (Ring): 90560-30005

Onderhouds- en aankooptips

Paarvervanging: Als uw voertuig (zoals een oudere 4WD HiAce of Hilux) een "bonk, bonk" metaalachtig kloppend geluid produceert uit de voorwielen op hobbelige wegen, of als de wortel van de voorste aandrijfas herhaaldelijk olie lekt, wordt dit meestal veroorzaakt door overmatige slijtage en speling in deze 90381-30006 bronzen bus. Het wordt aanbevolen om beide linker- en rechterzijden tegelijkertijd te vervangen.

Professionele perspassing: Dit onderdeel is een koperen / speciale metalen massieve bus en moet gelijkmatig in de boring van de stuurkogel worden geperst met behulp van een hydraulische pers en speciaal gereedschap. Sla er nooit direct op met een hamer, aangezien elke vervorming kan voorkomen dat de nieuwe aandrijfas kan worden ingebracht, of hoge temperaturen kan veroorzaken en schade kan oplopen.

Kwaliteitsborging & Serviceverplichting

Kwaliteitsborging:
Elk component wordt vervaardigd onder gecontroleerde productieprocessen om consistente dimensionale nauwkeurigheid en materiaalintegriteit te garanderen. Elke eenheid ondergaat de volgende kwaliteitscontroles vóór verpakking:

• Dimensionale inspectie – kritieke afmetingen (ID, OD, hoogte) worden geverifieerd tegen ontwerpspecificaties

• Materiaalspecificatie – samenstelling en hardheid van de bronslegering worden getest

• Oppervlakteafwerking inspectie – kwaliteit van boring en OD-oppervlak wordt visueel geverifieerd

• Verpakkingsinspectie – elke eenheid wordt in beschermende verpakking verzegeld

Verpakkingsbescherming:
Elke stuurkogelbus is individueel verzegeld in beschermende verpakking om contaminatie en fysieke schade tijdens opslag en transport te voorkomen. De verpakking bevat een duidelijk onderdeelnummerlabel voor eenvoudige identificatie.

Serviceverplichting:

 Gerelateerde productaanbevelingen

Bij het vervangen van de stuurkogelbus wordt vaak aanbevolen om de volgende gerelateerde componenten te inspecteren en te overwegen te vervangen.
