Product Functie Beschrijving

De buitenste as van de vooras (onderdeelnummer 43405-60100) is een cruciaal onderdeel van de vooras en aandrijflijn van uw Toyota Land Cruiser 70 Series. De primaire functie is het overbrengen van het rotatiekoppel van het voorste differentieel naar de naaf van het voorwiel, waardoor kracht wordt geleverd aan de voorwielen tijdens vierwielaandrijving. Deze buitenste as-assemblage bevat een Birfield constante snelheid (CV) homokineet aan de buitenkant (wielzijde), waardoor de as soepel kracht kan overbrengen terwijl de stuurhoeken van de voorwielen worden opgevangen. Voor Land Cruiser 70 Series modellen met starre voorassen is een goed functionerende buitenste as essentieel voor betrouwbare vierwielaandrijving, soepele krachtoverbrenging en veilige voertuigwerking. Dit onderdeel is ontworpen volgens fabrieksspecificaties, wat zorgt voor een correcte pasvorm en betrouwbare prestaties.

DIY Diagnose Gids

Hoe te zien of uw buitenste as van de vooras vervangen moet worden:

Let op deze veelvoorkomende tekenen:

1. Klikkend geluid bij het sturen – Metaalachtig klikkend geluid tijdens scherpe bochten, vooral bij lage snelheid

2. Trillingen tijdens het rijden – Trillingen voelbaar door de vloer of het stuurwiel, toenemend met de snelheid

3. Lekkage van vet – Vet dat op de binnenkant van de wielkast is geslingerd door een gescheurde homokinetische hoes

4. Overmatige speling in het voorwiel – Wiel beweegt wanneer het met de hand wordt bewogen, wat duidt op een versleten homokineet

5. Moeite met sturen bij volledig ingestuurd – Schurend of haperend gevoel bij het volledig insturen

💡 Snelle inspectie: Zet het voertuig op een vlakke ondergrond, draai het stuurwiel volledig in en inspecteer de hoezen van de vooras op scheuren, tranen of vetlekkage. Maak een proefrit in een krappe cirkel op lage snelheid en luister naar klikkende geluiden. Overmatige speling in het voorwiel wanneer het opgekrikt is, kan duiden op een versleten Birfield homokineet.

 Productkenmerken

Componentlocatie & Kernfunctie

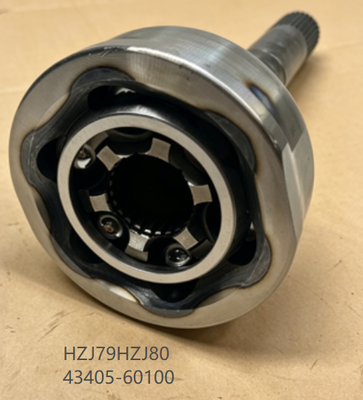

Locatie: De buitenste as van de vooras bevindt zich in de behuizing van de vooras en de stuurknokkelassemblage. Hij loopt van het zijtandwiel van het voorste differentieel (binnenzijde) door de asbehuizing en komt uit bij de stuurknokkel, waar hij verbinding maakt met de naaf van het wiel (buitenzijde). De Birfield CV-gewricht bevindt zich in de stuurknokkelassemblage, omsloten door de stuurknokkelspindel en de oliekeerringhouder.

Verbindingen: Het binneneinde van de as grijpt via spieën in het zijtandwiel van het voorste differentieel. Het buiteneinde (CV-gewricht behuizing) grijpt in de spieën van de aandrijfflens van de naaf. Het CV-gewricht maakt het mogelijk dat de as roteert terwijl de stuurknokkel draait voor het sturen. De as wordt ondersteund door een bus in de stuurknokkelspindel en afgedicht door oliekeerringen aan beide uiteinden. Op modellen met aandrijfflenzen (geen spernaaf) grijpen de buitenspieën direct in de aandrijfflens.

Kernfunctie: De buitenste as van de vooras heeft twee cruciale functies: (1) het overbrengen van rotatiekoppel van het voorste differentieel naar de naaf van het voorwiel voor vierwielaandrijving, en (2) het mogelijk maken van het sturen van de voorwielen met behoud van constante snelheidsvermogen via het Birfield CV-gewricht. Het CV-gewricht maakt soepele krachtoverbrenging bij variërende stuurhoeken mogelijk zonder trillingen of haperingen. Deze as is specifiek ontworpen voor toepassingen met alleen aandrijfflenzen en werkt niet met automatische of handmatige spernaven, omdat de spoed van de buitenspieën anders is.

Wanneer dit onderdeel het belangrijkst is

Deze buitenste as van de vooras is met name belangrijk voor voertuigen die:

• Gebruikt worden voor off-road rijden of ruw terrein – deze omstandigheden leggen hoge impact- en articulatiebelastingen op de vooras en CV-gewrichten

• Vaak in 4WD-modus worden gebruikt – constante krachtoverbrenging via de vooras versnelt de slijtage van de asspieën en CV-gewrichtcomponenten

• Worden gereden met zware ladingen of aanhangers – extra gewicht verhoogt de belasting op de aandrijflijn

• Voertuigen met hoge kilometerstanden waarbij de originele ascomponenten na verloop van tijd versleten zijn

• Voertuigen met aandrijfflenzen waarbij de buitenspieën direct in de naafflens grijpen

Onder deze omstandigheden werkt de buitenste as harder en is hij gevoeliger voor slijtage, waardoor regelmatige inspectie en tijdige vervanging essentieel zijn voor betrouwbare 4WD-werking en veiligheid.

 Installatiehandleiding

Gereedschap dat doorgaans nodig is:

• Dopsleutelset (metrisch, zwaar uitgevoerd)

• Momentsleutel

• Kogelgewrichtscheider

• Lagerpers / doornenset

• Veiligheidshandschoenen en oogbescherming

Algemene installatie referentie (volg altijd de voertuigspecifieke onderhoudshandleiding):

Belangrijk:

• Deze procedure vereist speciaal gereedschap en ervaring. Onjuiste installatie kan leiden tot verlies van aandrijving of stuurfalen.

• Vervang altijd de homokinetische hoes en het vet bij het installeren van een nieuwe as.

• Controleer de aandrijfflens op slijtage of schade.

• Voer een wieluitlijning uit na onderhoud aan de vooras.

• Raadpleeg een gekwalificeerde monteur als u twijfelt over een stap.

 Installatietips & Veelvoorkomende Fouten

De Fout bij het vervangen van een buitenste as van de vooras:

❌ Verkeerd: Proberen deze as te gebruiken met spernaven, of het niet controleren van de compatibiliteit van de aandrijfflens.

✅ Correct:

1. Controleer de compatibiliteit van de aandrijfflens – Deze as werkt alleen met aandrijfflenzen (43421-60030, 43421-60060), niet met automatische of handmatige spernaven .

2. Vervang altijd de homokinetische hoes en het vet – Een nieuwe as met een gebruikte hoes zal voortijdig falen.

3. Controleer de spieën van de aandrijfflens – Versleten spieën van de aandrijfflens zullen de nieuwe as beschadigen.

4. Gebruik het juiste gereedschap – Sla de as niet op zijn plaats; dit beschadigt het CV-gewricht en de lagers.

5. Voer een wieluitlijning uit – De stuurgeometrie moet opnieuw worden ingesteld na onderhoud aan de vooras.

⚠️ Onthoud: Het installeren van deze as op een voertuig met spernaven zorgt ervoor dat de spieën niet goed grijpen, wat resulteert in verlies van 4WD-functie .

Pakketinhoud

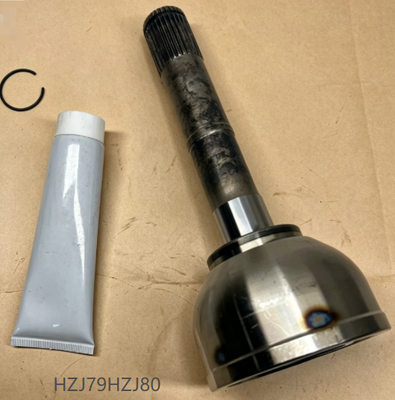

1 x Buitenste as vooras (Onderdeelnummer 43405-60100). Opmerking: Bevestig de compatibiliteit met uw voertuigmodel en configuratie voordat u koopt.

After-Sales Service & Garantie

Dit product valt onder onze kwaliteitsborging. Als u vragen of problemen heeft met betrekking tot pasvorm of kwaliteit, neem dan contact met ons op en wij zullen binnen 24 uur reageren.
