Product Function Description

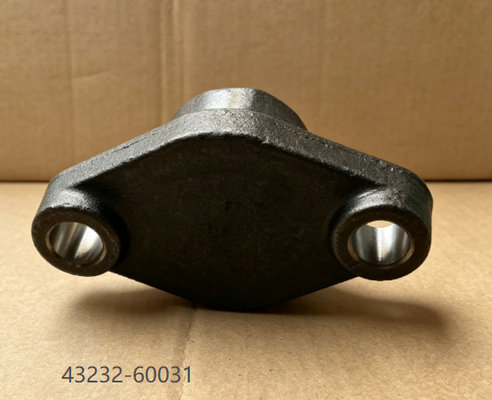

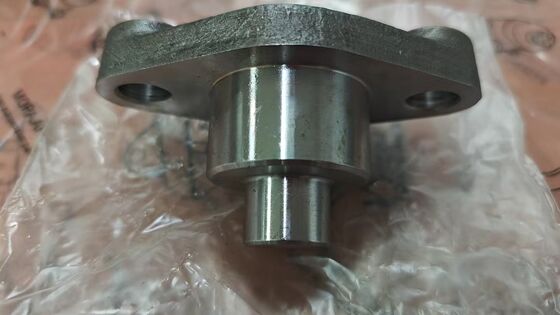

De stuurkogelnaafdeksel (onderdeelnummer 43232-60031) is een cruciaal structureel onderdeel van de vooras van uw Toyota Land Cruiser 70 Series. De primaire functie is het vasthouden en positioneren van het bovenste stuurkogelnaaf lager, terwijl de juiste voorspanning van het lager wordt aangepast met behulp van shims. Dit lagerdeksel, ook wel swivel hub lagerdeksel genoemd, wordt aan de bovenkant van de stuurkogelnaaf geschroefd en zet de binnenring van het bovenste fuseelager vast. Voor Land Cruiser 70 Series modellen met starre voorassen is een correct geïnstalleerd en aangedraaid lagerdeksel essentieel voor de juiste uitlijning van de stuurkogelnaaf, stabiele stuurwerking en veilige voertuighantering. Dit onderdeel is ontworpen volgens fabrieksspecificaties, wat zorgt voor een correcte pasvorm en betrouwbare prestaties.

Veelvoorkomende symptomen van een falend lagerdeksel

Als u een van de volgende symptomen ervaart, kan uw stuurkogelnaaf lagerdeksel falen of onjuist zijn geïnstalleerd en aan vervanging toe zijn:

• Stuurafwijking of slechte terugkeer naar midden: Het voertuig wijkt af op rechte wegen of het stuur keert niet goed terug naar het midden – dit kan duiden op een onjuiste voorspanning van het kogelnaaf lager als gevolg van een aangetast lagerdeksel

• Overmatige speling of losheid in de besturing: Het stuurwiel heeft overmatige speling voordat de wielen reageren – dit suggereert versleten of onjuist geplaatste kogelnaaf lagers

• Bonkende of knallende geluiden bij het sturen: Een metaalachtig bonkend of knallend geluid bij het sturen of over hobbels rijden – dit kan het gevolg zijn van een los of beschadigd lagerdeksel

• Ongelijke of onregelmatige slijtage van de voorbanden: Voorbanden vertonen ongelijke slijtagepatronen, met name kuipvorming of schraalheid – dit duidt op problemen met de uitlijning of voorspanning van de kogelnaaf

• Zichtbare schade of corrosie op het deksel: Inspectie onthult scheuren, diepe roest of vervorming op het oppervlak van het lagerdeksel

• Lekkage van vet rond het dekselgebied: Zichtbaar vet rond het bovenste lagergebied van de kogelnaaf – dit duidt op falen van de afdichting of onjuiste plaatsing van het deksel

Als u deze symptomen door inspectie hebt bevestigd, is het vervangen van het stuurkogelnaaf lagerdeksel de aanbevolen oplossing.

Hoe een defect lagerdeksel te diagnosticeren

Voer deze eenvoudige controles uit voordat u een vervanging koopt om te bevestigen dat het lagerdeksel het probleem is:

• Visuele inspectie: Met het voertuig veilig ondersteund en het wiel verwijderd, inspecteer het lagerdeksel op scheuren, diepe roest, vervorming of tekenen van vetlekkage rond het montagegebied.

• Stuurspeling test: Met de voorwielen op de grond, laat een assistent het stuurwiel een beetje naar links en rechts draaien terwijl u het kogelnaafgebied observeert. Overmatige beweging of geluid bij het bovenste lagerdeksel duidt op slijtage of losheid.

• Krik test: Til de vooras op en ondersteun deze op bokken. Pak de bovenkant en onderkant van de band vast en probeer deze te schudden. Overmatige verticale beweging kan duiden op versleten kogelnaaf lagers of een onjuist geplaatst lagerdeksel.

• Rijtest: Rijd op lage snelheid en maak achtjes. Luister naar bonkende of knallende geluiden van de voorkant. Let op eventuele stuurafwijkingen of slechte terugkeer naar het midden die op voorspanningsproblemen kunnen duiden.

 Productkenmerken

Componentlocatie & Kernfunctie

Locatie: Het stuurkogelnaaf lagerdeksel bevindt zich aan de bovenkant van de stuurkogelnaaf op de vooras. Het zit boven het bovenste stuurkogelnaaf lager, waarbij de binnenring van het lager en de shims worden ingeklemd tussen het deksel en de stuurkogelnaaf. Er is één lagerdeksel per stuurkogelnaaf, en hetzelfde onderdeelnummer wordt gebruikt aan zowel de linker- als de rechterkant.

Aansluitingen: Het lagerdeksel wordt aan de bovenkant van de stuurkogelnaaf geschroefd. Shims worden tussen het lagerdeksel en de stuurkogelnaaf geplaatst om de lagervoorspanning in te stellen. Het lagerdeksel drukt op de binnenring van het bovenste lager, dat op het fuseelager draait. De kogelnaafarm (stuurarm) is apart aan de onderkant gemonteerd. Tijdens de montage wordt het lagerdeksel met een speciaal gereedschap in de binnenring van het lager gedreven en vervolgens vastgezet met vier moeren en veerringen.

Kernfunctie: Het lagerdeksel vervult drie cruciale functies: (1) het op zijn plaats houden van het bovenste stuurkogelnaaf lager, (2) het mogelijk maken van de aanpassing van de lagervoorspanning door middel van de keuze van shims, en (3) het bieden van een structureel montagepunt voor het boveneinde van de stuurkogelnaaf draaipunt. Een juiste lagervoorspanning zorgt ervoor dat de kogelnaaf soepel draait voor het sturen, terwijl overmatige speling die afwijking of trillingen kan veroorzaken, wordt geëlimineerd. Wanneer de asbehuizing of de stuurkogelnaaf wordt vervangen, moet de voorspanning van het kogelnaaf lager opnieuw worden ingesteld, waarvoor het lagerdeksel moet worden verwijderd en opnieuw moet worden geïnstalleerd met de juiste dikte van de shims.

Pakketinhoud

1 x Stuurkogelnaaf Lagerdeksel (Onderdeelnummer 43232-60031). Opmerking: Shims, lagers, moeren, veerringen en montagehardware zijn NIET inbegrepen, tenzij anders vermeld. Controleer de compatibiliteit met uw voertuigmodel voordat u koopt.

Veelvoorkomende misvattingen over lagerdeksels

Mythe 1: Het lagerdeksel hoeft zelden te worden vervangen.
Feit: Hoewel het lagerdeksel duurzaam is, kan het na verloop van tijd corroderen, barsten of vervormen, vooral bij off-road voertuigen. Het moet worden geïnspecteerd tijdens elk onderhoud van de kogelnaaf en worden vervangen indien versleten of beschadigd.

Mythe 2: Elk lagerdeksel past.
Feit: Lagerdeksels zijn voertuigspecifiek en moeten overeenkomen met de specificaties van de stuurkogelnaaf en het lager. Dit deksel is specifiek ontworpen voor de Toyota Land Cruiser 70 Series en compatibele toepassingen.

Mythe 3: Vervanging van het lagerdeksel heeft geen invloed op de uitlijning.
Feit: Het lagerdeksel is onderdeel van de stuurkogelnaafassemblage die de voorspanning en uitlijning van het kogelnaaf lager bepaalt. Na vervanging moet de voorspanning worden geverifieerd en wordt een uitlijning van de vooras aanbevolen.

 Kwaliteitsborging & Serviceverplichting

Kwaliteitsborging:
Elk onderdeel wordt vervaardigd onder gecontroleerde productieprocessen om consistente dimensionale nauwkeurigheid en materiaalintegriteit te garanderen. Elke eenheid ondergaat de volgende kwaliteitscontroles vóór verpakking:

• Dimensionale inspectie – kritieke afmetingen worden geverifieerd aan de hand van ontwerpspecificaties

• Materiaalspecificatie – hardheid en dikte van het staal worden getest

• Oppervlakteafwerking inspectie – oppervlaktekwaliteit en afdichtingsoppervlak worden visueel geverifieerd

• Verpakkingsinspectie – elke eenheid wordt verzegeld in beschermende verpakking

Verpakkingsbescherming:
Elk lagerdeksel is individueel verzegeld in beschermende verpakking om contaminatie en fysieke schade tijdens opslag en transport te voorkomen. De verpakking bevat een duidelijk onderdeelnummerlabel voor eenvoudige identificatie.

Serviceverplichting:

Aanbevelingen voor gerelateerde producten

Bij het vervangen van het stuurkogelnaaf lagerdeksel wordt vaak aanbevolen om tegelijkertijd de volgende gerelateerde componenten te inspecteren en te overwegen te vervangen.
