Beschrijving van productfunctie

De fusee (onderdeelnummer 43211-60111 voor rechts / 43212-60111 voor links) is een cruciaal structureel onderdeel van het vooras- en stuursysteem van uw Toyota Land Cruiser 70-serie. De primaire functie ervan is het ondersteunen van de voorwielnaaf en de rem, terwijl het tegelijkertijd het draaipunt vormt voor de stuurrotatie. De fusee verbindt de wielnaaf met de stuurinrichting en de ophangingscomponenten en draagt ​​zowel de verticale belastingen van het gewicht van het voertuig als de zijdelingse krachten tijdens het nemen van bochten op. Voor modellen uit de Land Cruiser 70-serie die zijn uitgerust met massieve voorassen, is een goed functionerende fusee essentieel voor nauwkeurige stuurcontrole, stabiel rijgedrag en veilige bediening van het voertuig. Dit onderdeel is ontworpen volgens fabrieksspecificaties en garandeert een goede pasvorm en betrouwbare prestaties.

Veel voorkomende symptomen van een falende stuurknokkel

Als u een van de volgende symptomen ervaart, is uw fusee mogelijk defect en moet deze worden vervangen:

• Overmatige stuurspeling of losheid:Het stuur heeft overmatige speling voordat de wielen reageren – dit duidt op versleten knokkellagers of fuseepenbussen

• Kloppende of knallende geluiden bij het draaien:Een metaalachtig klap- of knalgeluid bij het sturen of over hobbels rijden – dit duidt op versleten knokkelonderdelen of losse montage

• Ongelijkmatige of onregelmatige bandenslijtage:De voorbanden vertonen ongelijkmatige slijtagepatronen, vooral cupping of scalloping – dit duidt op problemen met de knokkels of uitlijning

• Stuurafwijking of slechte terugkeerbaarheid:Het voertuig dwaalt af op rechte wegen of het stuur keert niet goed terug naar het midden – dit duidt op vastlopen of slijtage van de knokkels

• Zichtbare schade of scheuren op de knokkel:Bij inspectie worden scheuren, diepe roest of stootschade aan het knokkellichaam ontdekt – dit duidt op een structureel compromis

• Vetlekkage uit het knokkelgebied:Zichtbaar vet rond de fusee of het zwenkhuis – dit duidt op versleten afdichtingen of beschadigde onderdelen

Als u deze symptomen door inspectie heeft bevestigd, is het vervangen van de fusee de aanbevolen oplossing.

Hoe u een defecte stuurknokkel kunt diagnosticeren

Voordat u een vervanging aanschaft, voert u deze eenvoudige controles uit om te bevestigen dat de fusee het probleem is:

• Visuele inspectie:Terwijl het wiel is verwijderd en het voertuig veilig is ondersteund, inspecteert u de fusee op scheuren, diepe roest, schade door schokken of vetlekkage rond het gebied van de draaibare behuizing.

• Stuurspelingstest:Terwijl de voorwielen op de grond staan, laat u een assistent het stuur iets naar links en rechts draaien, terwijl u de knokkels en de stuurverbinding observeert. Overmatige beweging voordat het wiel reageert, duidt op slijtage.

• Jack-test:Breng de vooras omhoog en ondersteun deze op standaards. Pak de boven- en onderkant van de band vast en probeer deze te laten schommelen. Overmatige beweging kan duiden op versleten knokkellagers of kingpin-bussen.

• Test op de weg:Rijd met lage snelheid en maak bochten in de vorm van een acht. Luister naar rammelende of ploffende geluiden aan de voorkant. Let op eventuele stuurafwijkingen of een slechte terugkeerbaarheid.

Wanneer dit deel er het meest toe doet

Deze fusee is vooral belangrijk voor voertuigen die:

• Gebruikt voor off-road rijden of ruw terrein – deze omstandigheden zorgen voor hoge impactbelastingen op de vooras en stuurcomponenten

• Gebruikt met zware lasten of slepen – extra gewicht verhoogt de druk op de knokkels en het stuursysteem

• Gereden in gebieden met slechte wegomstandigheden – gaten in het wegdek en ruwe oppervlakken versnellen de slijtage van de knokkelcomponenten

• Voertuigen met een hoge kilometerstand waarbij originele knokkelonderdelen in de loop van de tijd zijn versleten

Onder deze omstandigheden werkt de fusee harder en is deze gevoeliger voor slijtage, waardoor regelmatige inspectie en tijdige vervanging essentieel zijn voor betrouwbaar sturen en veiligheid.

Productkenmerken

Installatierichtlijnen

Gereedschappen die doorgaans nodig zijn:

• Dopsleutelset (metrisch, zwaar)

• Momentsleutel

• Kogelgewrichtscheider

• Lagerpers / driftset

• Veiligheidshandschoenen en oogbescherming

Algemene installatiereferentie (volg altijd de voertuigspecifieke servicehandleiding):

Belangrijk:

• Deze procedure vereist gespecialiseerd gereedschap en ervaring.Onjuiste installatie kan leiden tot stuurstoringen.

• Vervang altijd wiellagers en afdichtingenbij het installeren van een nieuwe knokkel.

• Wieluitlijning controleren en afstellenna installatie.

• Als u twijfelt over een bepaalde stap, raadpleeg dan een gekwalificeerde monteur.

Pakketinhoud

• 1 × Fusee (Rechts 43211-60111 OF Links 43212-60111)

• Beschermende verpakking met onderdeelnummerlabel

Opmerking:Wiellagers, afdichtingen en bevestigingsmateriaal zijn niet inbegrepen. Indien nodig afzonderlijk bestellen.

Inspectie- en onderhoudsaanbevelingen

De fusee moet worden geïnspecteerd tijdens onderhoud aan de vooras.Tekenen van scheuren, schade of abnormaal stuurgedrag duiden op de noodzaak van inspectie of vervanging.

Algemene indicatoren dat de knokkel mogelijk moet worden vervangen:

Inspectiechecklist:

• Inspecteer de knokkelbehuizing op scheuren, corrosie of schade.

• Controleer de speling en staat van de wiellagers.

• Inspecteer de slijtage van de spindel en bussen.

• Controleer stuuronderdelen op speling of beschadigingen.

Onderhoudstips:

• Vervang de wiellagers en afdichtingen wanneer u een nieuwe fusee installeert.

• Voer de wieluitlijning uit na vervanging van de knokkels.

• Inspecteer de spindelbussen tijdens lageronderhoud.

Heeft u na vervanging nog steeds problemen?

Stuurkogel vervangen, maar nog steeds problemen? Controleer deze:

1. Is bevestigd dat het voertuig geen ABS heeft?– Installatie op een ABS-voertuig veroorzaakt montageproblemen

2. Zijn wiellagers vervangen?– Oude lagers in een nieuwe fusee kunnen voortijdig defect raken

3. Zijn de spindelbussen geïnspecteerd?– Versleten bussen veroorzaken stuurspeling

4. Is de wieluitlijning uitgevoerd?– De stuurgeometrie moet worden gereset na vervanging van de knokkels

5. Waren alle bevestigingsmiddelen correct aangedraaid?– Onjuist aanhaalmoment veroorzaakt losse onderdelen en veiligheidsrisico's

6. Is de trekstang of sleepverbinding versleten?– Versleten stuurcomponenten veroorzaken slingeren

7. Is de wiellagervoorspanning correct?– Een onjuiste voorbelasting veroorzaakt lawaai en voortijdige uitval

Kwaliteitsborging en serviceverplichting

Kwaliteitsborging:
Elk onderdeel wordt vervaardigd onder gecontroleerde productieprocessen om consistente maatnauwkeurigheid en materiaalintegriteit te garanderen. Elke eenheid ondergaat de volgende kwaliteitscontroles voordat deze wordt verpakt:

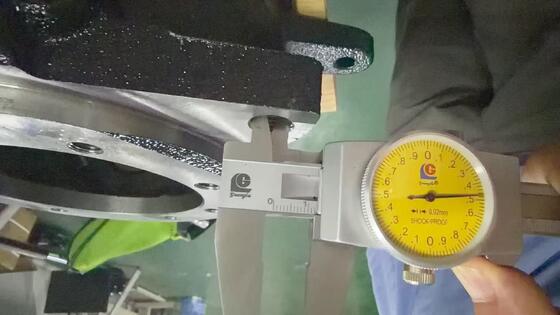

• Dimensionale inspectie – kritische montagepunten, spindelafmetingen en lagerzittingen worden geverifieerd aan de hand van ontwerpspecificaties

• Materiaalverificatie – staalhardheid en metallurgie worden getest

• Inspectie van de oppervlakteafwerking – de kwaliteit van het oppervlak en de staat van de schroefdraad worden visueel geverifieerd

• Verpakkingsinspectie – elke eenheid is verzegeld in een beschermende verpakking

Verpakkingsbescherming:
Elke fusee is individueel verzegeld in een beschermende verpakking om besmetting en fysieke schade tijdens opslag en transport te voorkomen. De verpakking bevat een duidelijk onderdeelnummerlabel voor gemakkelijke identificatie.

Serviceverplichting:

Gerelateerde productaanbevelingen

Bij het vervangen van de fusee wordt vaak aanbevolen om de volgende gerelateerde onderdelen tegelijkertijd te inspecteren en te overwegen deze te vervangen.
