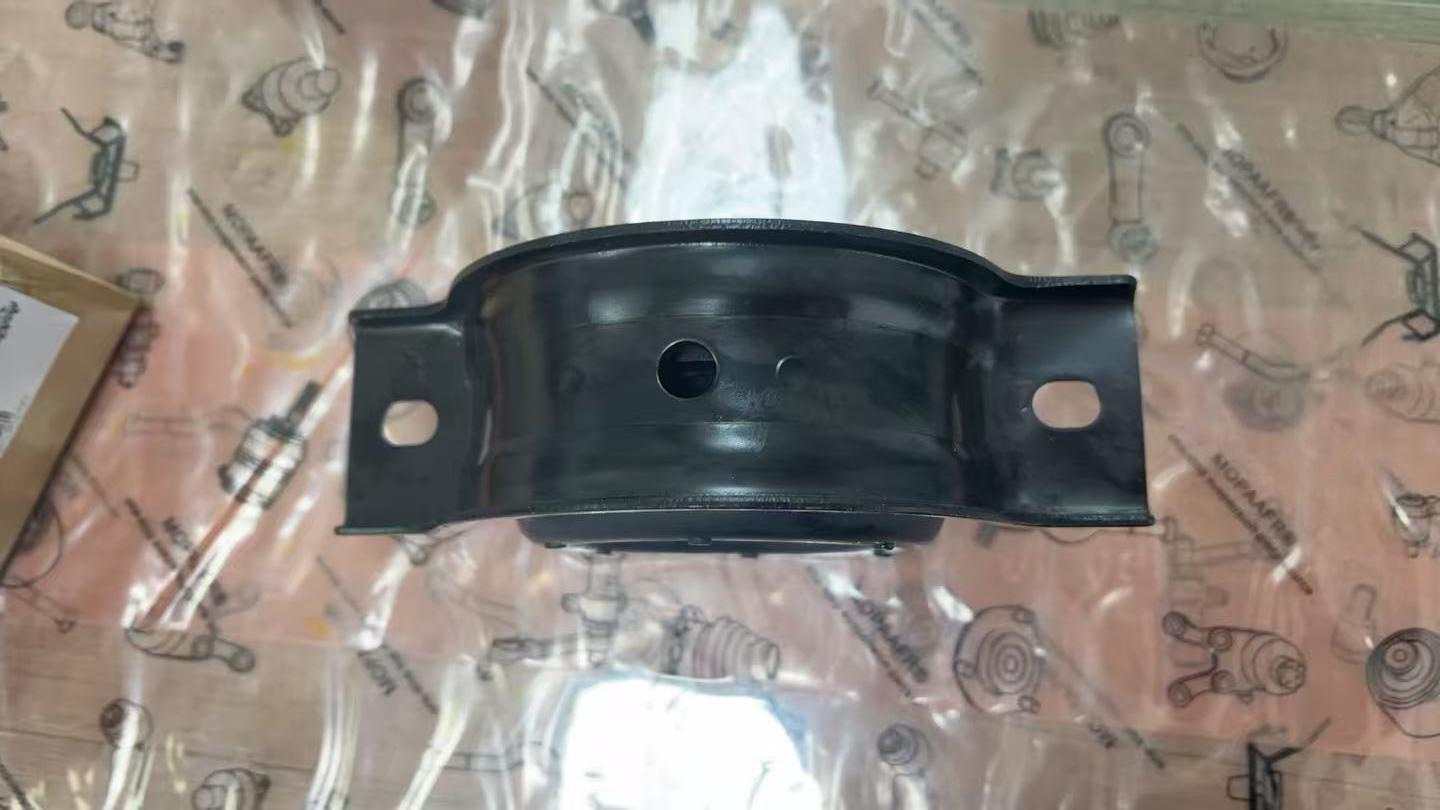

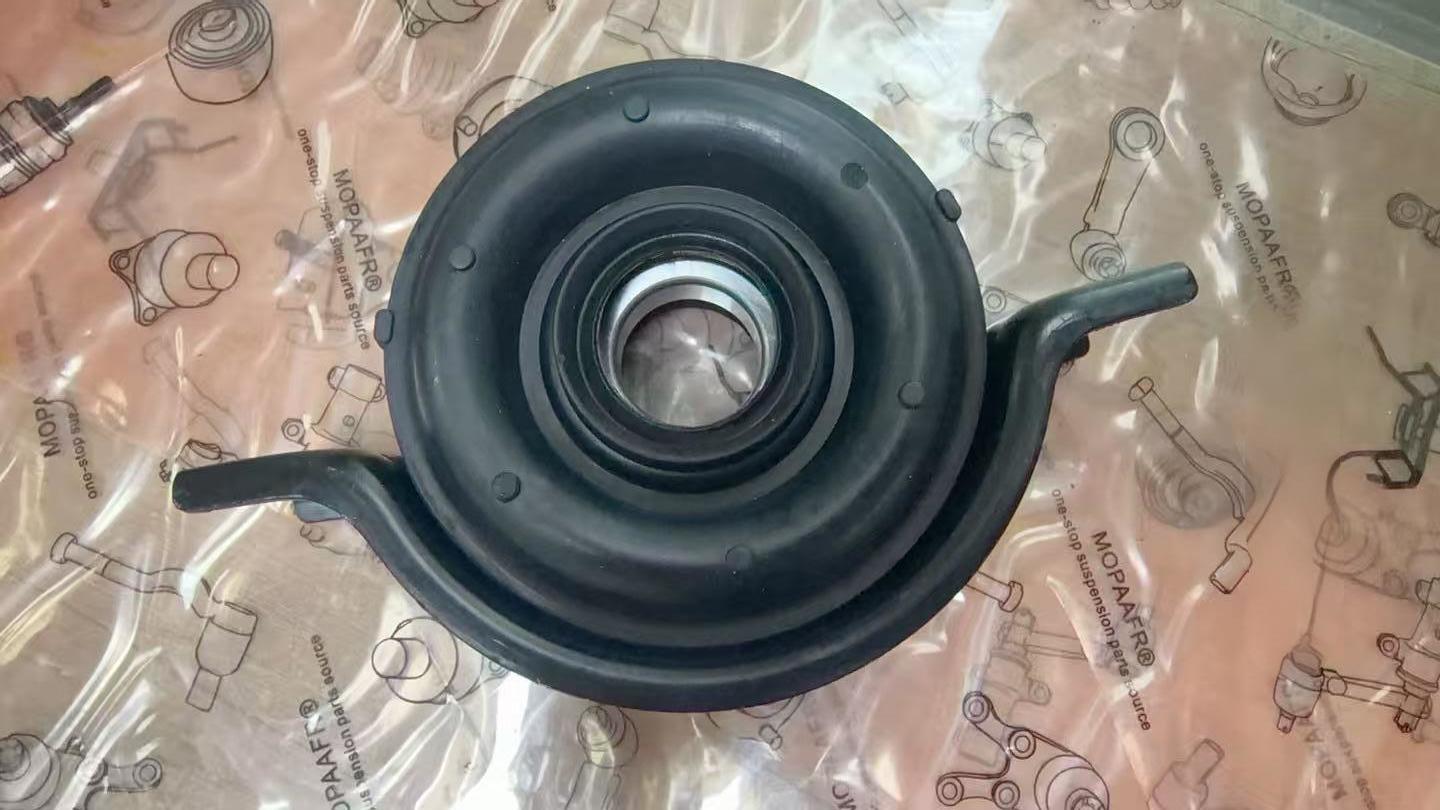

3450A017 Middenlager, Aandrijfas Voor Mitsubishi TRITON L200

Product Functiebeschrijving

Het middellager van de cardanas is een cruciaal onderdeel van het aandrijfsysteem van uw Mitsubishi Triton of L200. Voor voertuigen uitgerust met een cardanas uit twee delen, wordt dit lager in het midden van de as gemonteerd om deze te ondersteunen en trillingen te verminderen tijdens het draaien. De primaire functie is het ondersteunen van de as, het regelen van de hoek en het soepel laten lopen van alles terwijl de versnellingsbak en het achterste differentieel ten opzichte van elkaar bewegen.De rubberen drager dempt trillingen, terwijl het lager zelf de as vrij laat draaien. Voor de Mitsubishi L200 en Triton zorgt een goed functionerend middellager voor een soepele krachtoverbrenging van de transmissie naar de achterwielen, waardoor trillingen en geluid van de aandrijflijn worden verminderd..

Doe-het-zelf Diagnose Gids

Hoe te zien of uw middellager vervangen moet worden:

Let op deze veelvoorkomende tekenen:

1. Schudden bij het wegrijden – Trilling of schudden bij accelereren vanuit stilstand, vooral onder belasting

2. Trilling bij snelheid – Merkbare trilling tussen 40–80 km/u die afneemt bij uitrollen

3. Bonken/klappen – Bonkend geluid bij het inschakelen van de aandrijving of bij gas loslaten

4. Zichtbare schade – Scheuren of doorzakken in de rubberen steun; overmatige beweging van de cardanas nabij de middensteun

5. Zoemend geluid – Zoemende trilling bij bepaalde snelheden die verandert met de belasting

💡 Snelle inspectie: Breng het voertuig veilig omhoog en inspecteer visueel de rubberen drager van het middellager op scheuren, doorzakken of loslaten. Controleer op overmatige speling door te proberen de cardanas nabij de middensteun te bewegen. Als het rubber gescheurd is of het lager speling heeft, is vervanging noodzakelijk.

 Productkenmerken

Installatiehandleiding

Gereedschap meestal nodig:

• Dopsleutelset (metrisch)

• Persgereedschap (voor lagerinstallatie)

• Markeerstift (voor uitlijningsmarkeringen)

• Veiligheidshandschoenen en oogbescherming

Algemene installatie referentie (volg altijd de voertuigspecifieke werkplaatshandleiding):

Belangrijk:

• Het lager is een perspassing op de as; een werkplaatspers is doorgaans nodig voor installatie.

• Markeer de cardanashelften vóór verwijdering om de juiste fase-uitlijning te behouden.

• Controleer de kruiskoppelingen en de schuifkoppeling terwijl de cardanas is verwijderd.

• Als het middellager defect is geraakt door verkeerde uitlijning of versleten motor-/versnellingsbaksteunen, pak deze problemen dan ook aan.

• Als u twijfelt over een stap, raadpleeg dan een gekwalificeerde monteur.

 Installatietips & Veelvoorkomende Fouten

De Fout bij het Vervangen van een Middellager:

❌ Verkeerd: Niet markeren van de cardanashelften vóór verwijdering, of het niet controleren van de kruiskoppelingen terwijl de as eraf is.

✅ Correct:

1. Markeer de cardanashelften – Dit zorgt voor een juiste fase-uitlijning tijdens montage, waardoor trillingen worden voorkomen.

2. Ondersteun de as correct – Voorkom beschadiging van het nieuwe lager tijdens installatie.

3. Verwissel de oriëntaties van de kruiskoppelingen niet – Behoud de oorspronkelijke oriëntatie om onbalans te voorkomen.

4. Controleer kruiskoppelingen en spieën van de schuifkoppeling – Versleten onderdelen kunnen voortijdige lageruitval veroorzaken.

5. Pak onderliggende problemen aan – Als verkeerde uitlijning of versleten motor-/versnellingsbaksteunen de oorzaak waren van het defect, repareer deze dan ook.

⚠️ Onthoud: Goedkope, merkloze lagers kunnen een valse zuinigheid zijn. Een OE-equivalent exemplaar van een gerenommeerde leverancier gaat doorgaans langer mee en loopt stiller.

Industriekennis

Mitsubishi L200/Triton Aandrijflijn & Middellager:

De Mitsubishi L200 (Triton in sommige markten) is een pick-up truck met een tweeledig cardanasontwerp op de meeste modellen. Een tweeledig ontwerp wordt gebruikt omdat dubbele cabine en 4x4 modellen een langere wielbasis hebben, waardoor een middenassteun nodig is om trillingen te voorkomen. Sommige korte wielbasis 2WD single cabs hebben mogelijk een eenstukse cardanas en dus geen middellager.

Waarom Middellagers Falen:

• Rubbers degradatie – De rubberen drager wordt hard, scheurt of zakt door ouderdom, hitte en blootstelling aan wegverontreinigingen

• Lagerslijtage – Normale slijtage door continu draaien en belasting

• Verkeerde uitlijning – Versleten motor- of transmissiesteunen kunnen leiden tot verkeerde uitlijning van de aandrijflijn, wat de slijtage van het lager versnelt

• Zwaar gebruik – Slepen en off-road rijden leggen extra druk op het middellager

Wat te controleren bij vervanging:

• Kruiskoppelingen – Controleer op speling of ruwheid

• Schuifkoppeling spieën – Controleer op slijtage of schade

• Motor- en transmissiesteunen – Versleten steunen kunnen leiden tot verkeerde uitlijning

• Cardanasbalans – Als de trilling aanhoudt na vervanging, kan cardanasbalancering nodig zijn

Pakketinhoud

• 1 × Middellager Assemblage

• Beschermende verpakking met onderdeelnummer label

Inspectie & Onderhoud Aanbevelingen

Het middellager moet regelmatig worden geïnspecteerd als onderdeel van routineonderhoud van de aandrijflijn. Het is geen gepland vervangingsonderdeel zoals olie of filters, maar het slijt wel door leeftijd, belasting en off-road gebruik.

Veelvoorkomende indicatoren dat het middellager mogelijk vervangen moet worden:

Inspectielijst:

• Inspecteer visueel de rubberen drager op scheuren, doorzakken of loslaten.

• Controleer op overmatige speling in het lager door te proberen de cardanas nabij de middensteun te bewegen.

• Luister naar bonkende of kloppende geluiden tijdens een proefrit.

• Controleer kruiskoppelingen en schuifkoppeling spieën tijdens onderhoud.

Onderhoudstips:

• Inspecteer het middellager tijdens routineonderhoud.

• Pak eventuele trillingen van de aandrijflijn onmiddellijk aan om versnelde slijtage te voorkomen.

• Als het middellager defect is geraakt door verkeerde uitlijning of versleten motor-/versnellingsbaksteunen, pak deze problemen dan ook aan.

Veelgestelde Vragen

V1: Wat is de binnendiameter van dit lager?
A1: De binnendiameter is 30 mm.

V2: Heeft elke L200/Triton een middellager?
A2: De meeste wel—dubbele cabine en 4x4 modellen hebben over het algemeen een tweeledige cardanas met een middellager. Sommige korte wielbasis 2WD single cabs hebben mogelijk een eenstukse cardanas en geen middellager.

V3: Wanneer moet ik het middellager vervangen?
A3: Er is geen vast interval. Velen gaan meer dan 150.000 km mee, maar zwaar slepen en off-road gebruik kunnen de levensduur verkorten. Vervang wanneer symptomen (schudden, trilling, bonken) of zichtbare schade optreden.

After-Sales Service & Garantie

Dit product valt onder onze kwaliteitsborging. Als u vragen of problemen heeft met betrekking tot pasvorm of kwaliteit, neem dan contact met ons op en wij zullen binnen 24 uur reageren.

Aanbevolen Gerelateerde Producten

Bij het vervangen van het middellager op een Mitsubishi L200/Triton wordt vaak aanbevolen om de volgende gerelateerde componenten te inspecteren en mogelijk te vervangen.

Aanbevolen Gerelateerde Onderdelen:

Kruiskoppeling Kit / Cardankruis Kit – De kruiskoppelingen bevinden zich aan elk uiteinde van de cardanas. Als het middellager versleten is, kunnen de kruiskoppelingen ook versleten zijn. Vervang indien nodig.

Motor- en Transmissiesteunen – Versleten steunen kunnen leiden tot verkeerde uitlijning van de aandrijflijn, wat leidt tot defecten aan het middellager. Inspecteer en vervang indien nodig.

Cardanas Schuifkoppeling – De schuifkoppeling maakt het mogelijk dat de lengte van de cardanas verandert naarmate de ophanging beweegt. Controleer de spieën op slijtage en vervang indien versleten.
